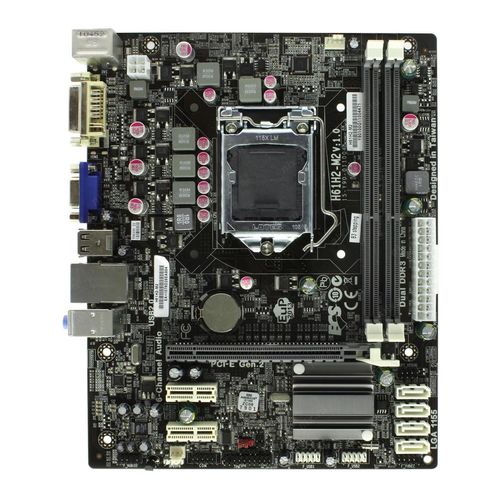

Informações da Placa

Galeria de Imagens

Problema da Placa

O fabricante fornece apenas atualizações de BIOS, mas é necessário o arquivo de extração para a regravação completa.

A placa-mãe não reconhece dispositivos USB nem PS/2, apesar de entrar no Windows normalmente.

A placa-mãe ECS H61H2-M2 apresenta o problema de ligar e logo depois desligar. Quando consegue ficar ligada, ela trava.

A placa-mãe não reconhece dispositivos USB nem PS/2, apesar de entrar no Windows normalmente.

A placa-mãe ativa a proteção anti-surge, desligando-se de forma intermitente.

A placa-mãe só liga sem o processador no socket. (A placa-mãe não liga com o processador instalado no socket, mas liga sem ele.)

Dicas adicionais:

Soluções de Reparo

Baixe na seção de downloads abaixo o arquivo de extração da BIOS do modelo da sua placa-mãe. E não se esqueça de fazer backup de sua BIOS original

Para resolver o problema de não reconhecimento de dispositivos USB e PS/2 na placa-mãe ECS H61H2-M2, comece verificando se há alimentação de 5V nas portas USB e PS/2. Se não houver, siga as trilhas de alimentação para identificar um possível fusível SMD aberto ou um MOSFET com 6 ou 8 pinos que comuta a alimentação de +5V para +5VSB. Verifique os componentes U7 e U8, que são responsáveis pela alimentação USB. Se necessário, coloque um resistor de 330 ohms entre o pino de entrada de tensão e a saída do CI para restaurar a alimentação. Também verifique a ROM da BIOS e regrave se necessário. Se as portas USB e PS/2 ainda não funcionarem, considere realizar um reflow na ponte norte e ressoldar o controlador I/O.

Verificação das Tensões:

Verifique todas as tensões na placa-mãe para garantir que estão corretas. Especial atenção à linha de Vcore, memória e PCH. Substituição de Componentes:

Troque o PWM, o RT9612D e os pares de FETs, especialmente se houver sinais de superaquecimento embaixo da placa. Substitua os cristais de 13k e 25MHz, mesmo que estejam oscilando corretamente. Troque capacitores das linhas de Vcore, memória e PCH. Sinais do PWM:

Verifique se todos os FETs do Vcore estão recebendo sinais adequados do PWM. Se algum sinal estiver fora do padrão, reavalie a substituição dos componentes relacionados.

Para resolver o problema de não reconhecimento de dispositivos USB e PS/2 na placa-mãe ECS H61H2-M2, comece verificando se há alimentação de 5V nas portas USB e PS/2. Se não houver, siga as trilhas de alimentação para identificar um possível fusível SMD aberto ou um MOSFET com 6 ou 8 pinos que comuta a alimentação de +5V para +5VSB. Verifique os componentes U7 e U8, que são responsáveis pela alimentação USB. Se necessário, coloque um resistor de 330 ohms entre o pino de entrada de tensão e a saída do CI para restaurar a alimentação. Também verifique a ROM da BIOS e regrave se necessário. Se as portas USB e PS/2 ainda não funcionarem, considere realizar um reflow na ponte norte e ressoldar o controlador I/O.

• Verificação de Fonte de Alimentação: Certifique-se de que a fonte de alimentação está fornecendo tensões estáveis e dentro das especificações. Substitua a fonte se necessário.
• Inspeção de Capacitores e Reguladores: Verifique os capacitores e reguladores de tensão na placa-mãe para identificar componentes defeituosos ou com valores fora das especificações. Substitua quaisquer componentes suspeitos.
• Atualização da BIOS: Atualize a BIOS da placa-mãe para a versão mais recente disponível no site oficial da Asus, o que pode corrigir problemas de compatibilidade e melhorar a estabilidade do sistema.

Verifique os pinos do socket do processador para garantir que não estejam tortos. Confira a compatibilidade do processador com a placa-mãe. Verifique a tensão da bateria CMOS, que deve ser de 3V. Verifique os capacitores e mosfets na região do Vcore. Teste a placa com uma fonte de alimentação diferente. Verifique as especificações da placa-mãe para garantir que o processador é suportado. Reavalie a área do socket para problemas de solda ou rebally.

As placas da série 115x geralmente não ligam sem o processador, diferentemente das 775. O looping infinito pode indicar incompatibilidade do processador com a placa-mãe. Se a placa estiver em loop de ligar e desligar, pode ser um problema no PCH ou na região do Vcore. Certifique-se de que a placa-mãe suporta o processador instalado, tanto de segunda quanto de terceira geração.

Dicas de Reparo

Nenhuma dica disponível.
