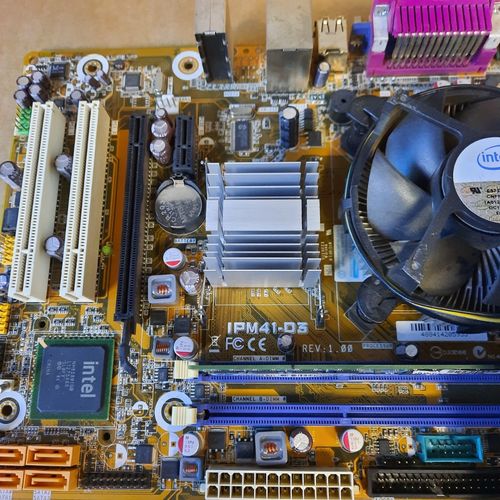

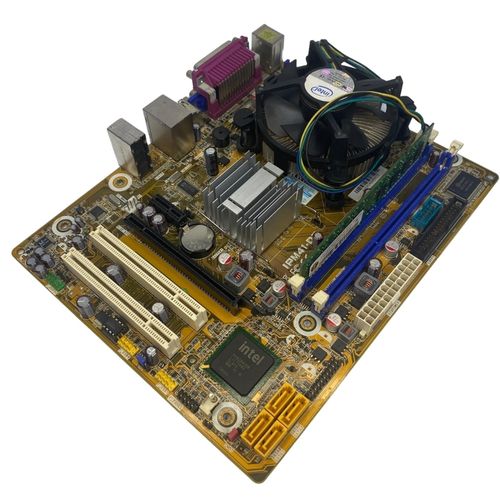

PCWARE - IPM41-D3, IPM41

Informações da Placa

Galeria de Imagens

Problema da Placa

A placa-mãe não reconhece memórias, liga sem as memórias, mas não gera vídeo ou bipes com as memórias instaladas.

Placa-mãe liga, mas não bipa e não dá vídeo. O cooler está em rotação fora do normal.

Soluções de Reparo

A solução envolve verificar as tensões +1P5V_DUAL, +3P3V e +0P75V_VTT_DDR nos slots de memória e componentes adjacentes com e sem as memórias instaladas. Testar com memórias compatíveis, especialmente dual-sided e single-sided, é essencial devido às particularidades da placa. Regravar a BIOS com um arquivo confiável, limpar completamente os slots com álcool isopropílico, e inspecionar capacitores e mosfets para possíveis curtos ou danos são passos necessários. Realizar um procedimento de Minimal Esquentation (ME) no chip da Ponte Norte pode ajudar a diagnosticar problemas de solda BGA. Se nenhuma dessas soluções funcionar, o problema pode estar no controlador de memória (GMCH), exigindo substituição ou reparo especializado.

Verificar Fonte de Alimentação e Componentes:

Certifique-se de que a unidade de fonte de alimentação (PSU) está funcionando corretamente e fornecendo tensão estável. Teste com memória, CPU e PSU conhecidos e funcionais. Limpar CMOS:

Realize um clear CMOS usando o jumper ou removendo e reinserindo a bateria. Testar Tensão em Pontos Chave:

Meça a tensão do Vcore e da memória. Valores típicos são: Vcore: Cerca de 1,0V a 1,3V Memória: 1,5V Verifique a tensão no chip BIOS (3,3V no pino 1). Certifique-se de que os FETs (Transistores de Efeito de Campo) próximos aos slots de CPU e memória estão funcionando corretamente. Teste a tensão de gate nesses FETs (cerca de 10V). Inspecionar e Testar Chips BGA:

Verifique se os chips BGA (Ball Grid Array) estão aquecendo. Eles não devem estar excessivamente quentes ao toque. O reballing pode ser necessário se os chips BGA tiverem soldas ruins.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: MX25L8005_20210403_120018.BIN - Tamanho: (1024.00 KB)

DOWNLOAD: PC_WARE_IPM41-D3_V.105.ROM - Tamanho: (1024.00 KB)
