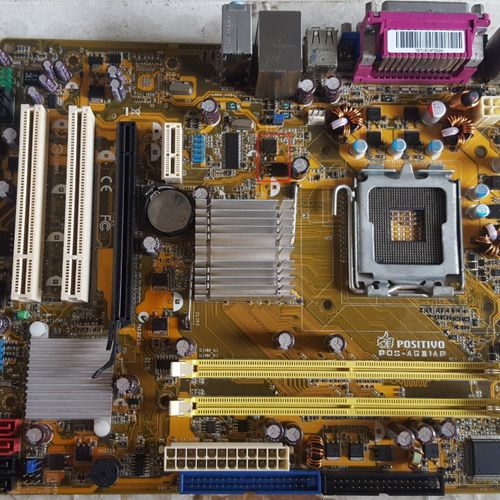

POSITIVO - POS-AG31AP, POS AG31AP, AG31AP

Informações da Placa

Galeria de Imagens

Problema da Placa

Vcore só aparece quando o processador não está no socket. Ao colocar o processador, a tensão de 1.20v baixa para 0.02v e dois mosfets esquentam muito. Já foram substituídos o processador e os mosfets, mas o problema persiste.

A placa-mãe liga, mas não apresenta vídeo. Não foi mencionado se há outros sinais de funcionamento além do giro do cooler.

Soluções de Reparo

Certifique-se de que a fonte de alimentação está funcionando corretamente e fornecendo todas as tensões necessárias. Verifique se há continuidade entre os mosfets de alta e os 12V do conector P4.

Confirme que a placa possui três fases para o Vcore. Verifique se há continuidade com os 12V do P4 nos mosfets de alta, que estão próximos às bobinas em formato de anel. Retire o dissipador da ponte norte (PN) e aplique álcool isopropílico na área. Ligue a placa e observe onde o álcool evapora mais rapidamente, indicando a área que está superaquecendo. Utilize um multímetro para medir as tensões nos pinos dos transistores e no circuito do MCH. Compare as tensões com os valores esperados.

Para diagnosticar o problema da placa-mãe POS AG31AP que liga, mas não apresenta vídeo, é importante verificar a integridade das tensões principais (12V, 5V e 3.3V) e regravar ou substituir a BIOS, caso necessário. Inspecione os capacitores e outros componentes próximos ao processador e ao slot de memória RAM, além de testar o cristal de clock e os sinais nos circuitos de inicialização. Se essas etapas não resolverem, avalie possíveis falhas no PCH ou no socket do processador.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: MX25L8005_20230504_145021.BIN - Tamanho: (1024.00 KB)

DOWNLOAD: POS-AG31AP.BIN - Tamanho: (1024.00 KB)
