STI - NI1401, NI1401 / 71R-A14HV6-T840, NI1401 - 71R-A14HV6-T840

Informações da Placa

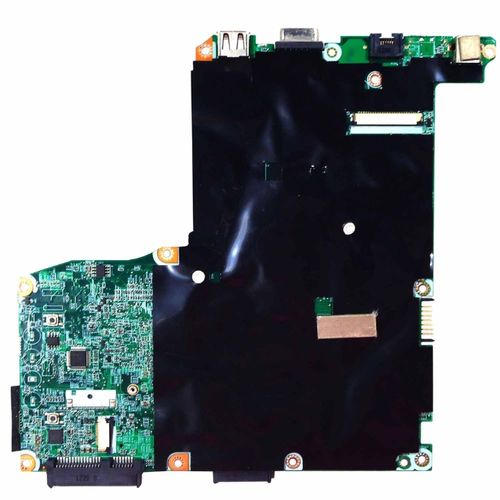

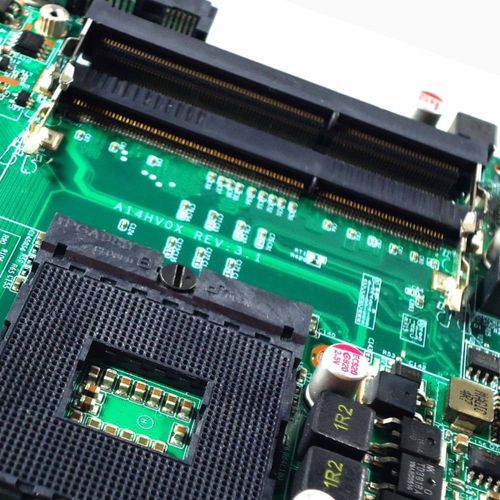

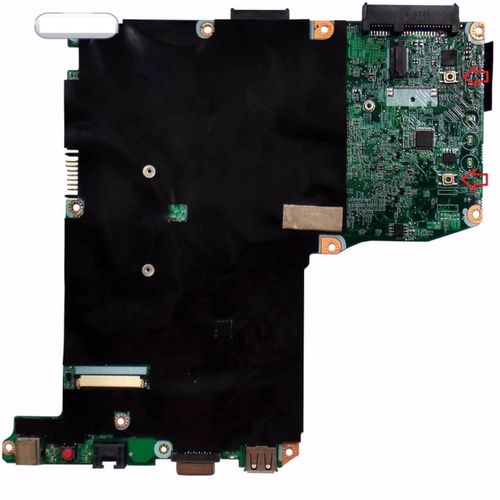

Galeria de Imagens

Problema da Placa

Notebook exibe vídeo apenas pela saída VGA. Tela interna não exibe imagem, mas acende e apresenta cores de teste (modo diagnóstico).

Dicas adicionais:

Notebook exibia vídeo apenas pela saída VGA, sem imagem no display interno, mesmo após troca do cabo flat, regravação de BIOS e testes com telas novas.

Dicas adicionais:

Vídeo apenas na saída VGA; tela interna sem imagem, apresentando padrão de teste de cores.

Dicas adicionais:

Vídeo apenas na saída VGA; tela interna sem imagem, apresentando padrão de teste de cores.

Dicas adicionais:

Soluções de Reparo

Verifique as tensões de alimentação no conector LVDS (3,3V ou 5V, dependendo do modelo). A ausência dessa tensão pode indicar problemas no regulador ou no circuito associado. Certifique-se de que os sinais CLK e DATA estão sendo gerados pelo chipset gráfico. Teste os sinais de controle relacionados ao LVDS, que podem ser gerados ou encaminhados por esse componente. Problemas de vídeo podem estar relacionados a falhas no chipset gráfico, especialmente se a saída VGA funciona normalmente. Realize testes de reflow (com cautela) ou reballing no chipset, caso outras opções tenham sido esgotadas. Se a tela exibe cores em sequência, isso indica que ela está funcional e no modo de diagnóstico. Verifique o cabo flat para garantir que não há falhas na comunicação entre a placa-mãe e o painel. Inspecione resistores e capacitores ao redor do conector LVDS. Um capacitor em curto ou resistor aberto pode causar ausência de sinal para a tela interna. Certifique-se de que a BIOS está configurada corretamente para priorizar o painel interno. Alguns modelos permitem alterar a prioridade de saída de vídeo. Caso a regravação da BIOS não tenha resolvido, teste outra versão ou regrave com um arquivo diferente para descartar corrupção de firmware.

• Verificação do Super I/O:

• Caso o vídeo interno não funcione, mesmo com saída VGA operacional, inspecione e teste o Super I/O (ITE8518E). Substituí-lo pode ser necessário, já que é comum apresentar falhas que afetam o display interno.

• Inspeção de Componentes LVDS:

• Realize medições de tensão nos pinos do conector LVDS (especialmente nos pinos 1, 2, 3, 6, 10, 12, 28 e 30). Verifique a integridade de resistores e capacitores associados, como a R246.

• Reflow ou Ressolda no Super I/O e Chipset:

• Em casos de falhas persistentes, ressolda ou reflow com fluxo de qualidade no Super I/O e chipset podem restaurar as conexões e resolver problemas relacionados ao vídeo interno.

• Substituição do Super I/O:

• Em muitos casos, o problema foi resolvido com a troca do Super I/O. Garanta a utilização de um componente de estoque funcional para evitar resultados inconsistentes.

• Inspeção de Imagem de Fundo:

• Antes de concluir que não há vídeo, verifique se há imagem de fundo no display (sem iluminação). Isso pode indicar problemas no circuito de retroiluminação.

• Verifique o Super I/O (ITE8518E); problemas nesse componente podem afetar o controle de vídeo interno.

• Substitua o Super I/O se a placa apresentar comportamento anormal mesmo após resoldagem.

• Realize medições no conector LVDS nos pinos críticos: 1, 2, 3, 6, 10, 12, 28 e 30.

• Confira a continuidade de R246 e demais resistores próximos ao circuito LVDS.

• Caso necessário, execute um reflow no chipset, pois ele pode ser responsável por falhas no vídeo.

• Verifique o Super I/O (ITE8518E); problemas nesse componente podem afetar o controle de vídeo interno.

• Substitua o Super I/O se a placa apresentar comportamento anormal mesmo após resoldagem.

• Realize medições no conector LVDS nos pinos críticos: 1, 2, 3, 6, 10, 12, 28 e 30.

• Confira a continuidade de R246 e demais resistores próximos ao circuito LVDS.

• Caso necessário, execute um reflow no chipset, pois ele pode ser responsável por falhas no vídeo.

• Falha no vídeo interno solucionada com a substituição do Super I/O ITE8518E defeituoso.

Dicas de Reparo

Verifique as tensões de alimentação no conector LVDS (3,3V ou 5V, dependendo do modelo). A ausência dessa tensão pode indicar problemas no regulador ou no circuito associado. Certifique-se de que os sinais CLK e DATA estão sendo gerados pelo chipset gráfico. Teste os sinais de controle relacionados ao LVDS, que podem ser gerados ou encaminhados por esse componente. Problemas de vídeo podem estar relacionados a falhas no chipset gráfico, especialmente se a saída VGA funciona normalmente. Realize testes de reflow (com cautela) ou reballing no chipset, caso outras opções tenham sido esgotadas. Se a tela exibe cores em sequência, isso indica que ela está funcional e no modo de diagnóstico. Verifique o cabo flat para garantir que não há falhas na comunicação entre a placa-mãe e o painel. Inspecione resistores e capacitores ao redor do conector LVDS. Um capacitor em curto ou resistor aberto pode causar ausência de sinal para a tela interna. Certifique-se de que a BIOS está configurada corretamente para priorizar o painel interno. Alguns modelos permitem alterar a prioridade de saída de vídeo. Caso a regravação da BIOS não tenha resolvido, teste outra versão ou regrave com um arquivo diferente para descartar corrupção de firmware.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: BACKUP_BIOS_STI_NI1401.BIN - Tamanho: (8.00 MB)
