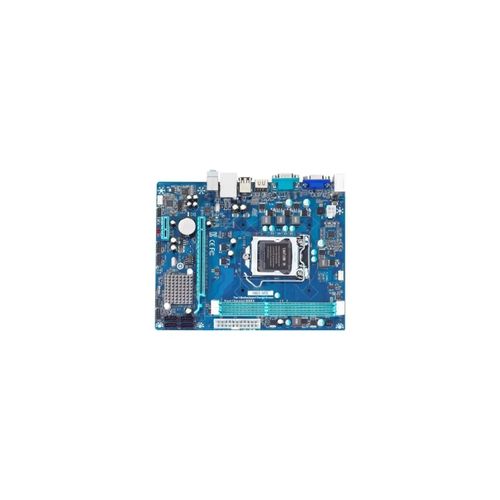

KRONNUS - H61-MX

Informações da Placa

Galeria de Imagens

Problema da Placa

A placa-mãe chegou com o Vcore em curto. Após a substituição de todos os capacitores e mosfets do circuito devido à oxidação, o curto foi removido. No entanto, a placa liga, mas apresenta 0V na bobina da memória.

Soluções de Reparo

Confirme se a fonte de alimentação está fornecendo todas as tensões necessárias e está em boas condições de funcionamento. Verifique a continuidade entre os mosfets de alta e os 12V do conector P4. Verifique se há 5V no mosfet de alta e se o gate está recebendo corrente adequada (0.060A neste caso). Utilize o datasheet dos reguladores de tensão para identificar os terminais que devem estar fornecendo tensão para a memória.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

Nenhum download disponível.
