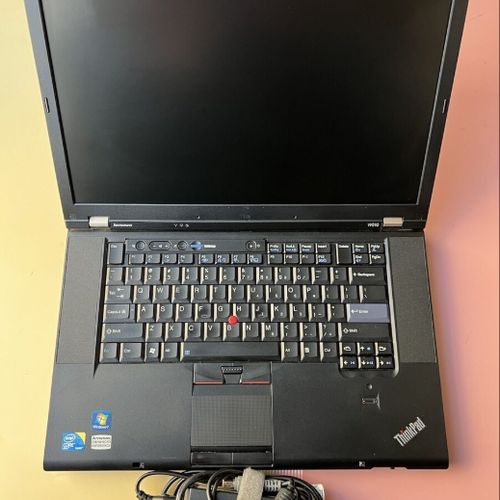

LENOVO - THINKPAD W510

Informações da Placa

Galeria de Imagens

Problema da Placa

Erro de fan, onde o ventilador liga e logo desliga, com falha no Q20 e sinais de alimentação do ventilador.

Dicas adicionais:

O notebook apresentava erro "Fan error" durante a inicialização, mesmo com um cooler novo instalado. Após várias verificações, identificou-se que o cooler instalado tinha especificações incompatíveis (5V 0.4A em vez de 5V 0.235A). A substituição pelo cooler correto resolveu o problema.

Dicas adicionais:

Apresenta erro de "Fan error" durante o boot, o cooler não é reconhecido corretamente e desliga após curto período.

Dicas adicionais:

Soluções de Reparo

Verifique se o sinal VCC5B passa corretamente pelo U45 e se o pino 4 mantém a tensão constante. Teste o cooler, pois uma rotação irregular pode fazer o sistema registrar o erro de fan. Inspecione o Q20 para garantir que está gerando o nível lógico "1" (3,3V) necessário para o funcionamento do ventilador. Confira o pino 3 do CN2, que controla o Q20, e certifique-se de que o sinal está correto. Verifique a continuidade e as tensões nos transistores Q20 e Q21, pois falhas nos componentes podem interromper o sinal para o ventilador.

• Verifique as especificações do cooler: Certifique-se de que o cooler instalado corresponde exatamente às especificações originais, especialmente em relação à tensão e corrente nominal. Diferenças na amperagem podem impedir o funcionamento correto.

• Teste a linha FAN_ON e sinais relacionados: Verifique os sinais FAN_ON, FAN_PRG e FAN_ID no circuito. Eles são essenciais para o controle e a comunicação do cooler com o sistema.

• Inspecione o transistor Q20: Esse componente controla os sinais relacionados ao cooler. Tensão inadequada na base pode indicar falha no transistor ou em componentes associados, como os resistores R440 e R441.

• Utilize um osciloscópio para análise detalhada: Se disponível, um osciloscópio pode ser útil para verificar sinais de controle e autenticação do cooler no conector.

• Evite usar coolers genéricos: Mesmo que fisicamente compatíveis, coolers com especificações elétricas diferentes podem não ser reconhecidos corretamente pela placa.

• Se o problema persistir, considere regravar a BIOS ou testar outro cooler para eliminar outras variáveis.

• Verificar as tensões no Q20 e U45 para garantir a correta alimentação e controle do cooler.

• Conferir se o transistor Q20 (PDTC115EE) está funcionando corretamente; substitua por equivalente como LMUN5236T1G, se necessário.

• Certificar-se de que o cooler instalado está nas especificações corretas (5V 0.235A). Um cooler fora dessas especificações pode não ser reconhecido.

• Caso todas as verificações estejam corretas, regravar a BIOS pode solucionar falhas persistentes no controle do cooler.

Dicas de Reparo

Verifique se o sinal VCC5B passa corretamente pelo U45 e se o pino 4 mantém a tensão constante. Teste o cooler, pois uma rotação irregular pode fazer o sistema registrar o erro de fan. Inspecione o Q20 para garantir que está gerando o nível lógico "1" (3,3V) necessário para o funcionamento do ventilador. Confira o pino 3 do CN2, que controla o Q20, e certifique-se de que o sinal está correto. Verifique a continuidade e as tensões nos transistores Q20 e Q21, pois falhas nos componentes podem interromper o sinal para o ventilador.
