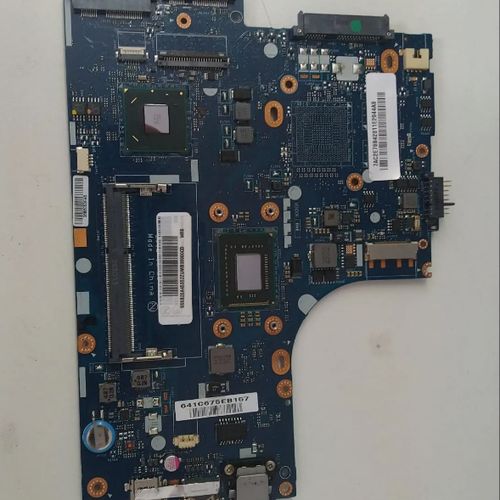

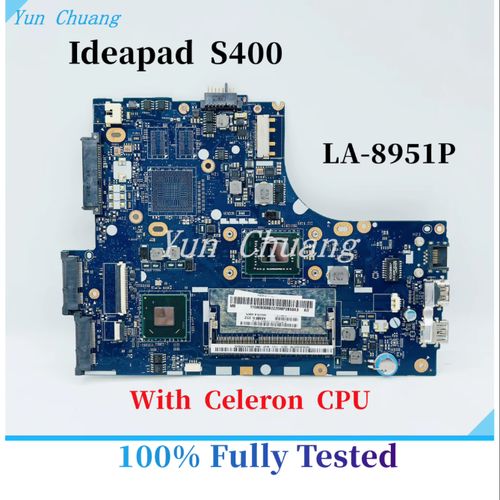

LENOVO - S400, IDEAPAD S400, IDEAPAD S400, S400 / LA-8951P

Informações da Placa

Galeria de Imagens

Problema da Placa

O notebook não ligava.

Dicas adicionais:

Notebook não ligava, sem tensões 3.3V e 5V standby (3VALW e 5VALW). A causa foi identificada como um capacitor em curto (PC925) no dreno do MOSFET PQ904, que afetava o circuito VCORE. Após a substituição do capacitor, o notebook voltou a funcionar.

Dicas adicionais:

Equipamento não liga, sem tensões 3VALW e 5VALW; capacitor PC925 em curto no dreno do PQ904, bloqueando alimentação do circuito charger.

Dicas adicionais:

Dicas adicionais:

Jumper aplicado em PQ302 para startar a placa, porém feito no gate, levantando dúvida sobre segurança e eficácia.

Dicas adicionais:

Soluções de Reparo

Até que foi feito um jumper entre o Gate e o pino 8 do transistor PQ302, permitindo que ele ligasse e exibisse imagem.

O jumper entre o Gate e o Dreno (pino 8) do MOSFET pode ser arriscado e não é a solução ideal; substitua o componente defeituoso, que no caso é o AO4423.

• Inspecione componentes próximos ao conector LVDS, especialmente capacitores associados ao circuito VCORE, como o PC925, que podem apresentar curto e impedir o funcionamento.

• Verifique o CI PWM RT8205, responsável pela geração das tensões 3VALW e 5VALW, caso essas tensões estejam ausentes.

• Utilize uma fonte assimétrica para localizar curtos nos circuitos primários, isolando bobinas e capacitores suspeitos.

• Inspecione o capacitor PC925 próximo ao conector LVDS e ao dreno do PQ904.

• Verifique o CI PWM RT8205 caso as tensões 3VALW e 5VALW estejam ausentes.

• Analise o circuito de VCORE para outros componentes em curto.

O jumper entre o Gate e o Dreno (pino 8) do MOSFET pode ser arriscado e não é a solução ideal; substitua o componente defeituoso, que no caso é o AO4423.

• Substitua o PQ302 por um AO4423 ou equivalente, evitando driblar a proteção da entrada.
• Verifique tensões no gate de PQ302 e revise os sinais de habilitação nos transistores associados (PQ304, PQ305, PQ307, PQ311).
• Não utilize o jumper como solução permanente, pois pode comprometer a proteção e o circuito de alimentação.

Dicas de Reparo

O jumper entre o Gate e o Dreno (pino 8) do MOSFET pode ser arriscado e não é a solução ideal; substitua o componente defeituoso, que no caso é o AO4423.
