BANGHO - MAX G0101

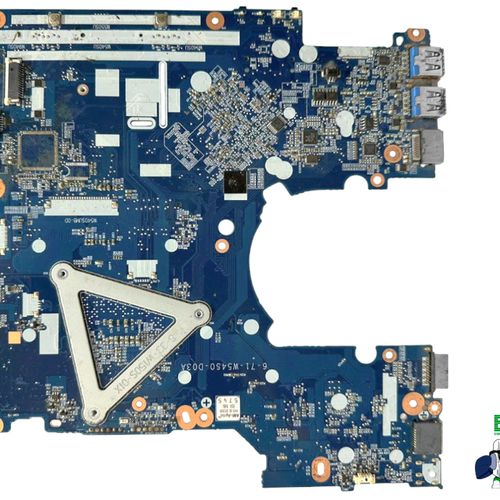

Informações da Placa

Galeria de Imagens

Problema da Placa

Placa apresenta falha ao tentar habilitar as tensões de 3.3V e 5V, mesmo com sinais habilitadores nos pinos ENtrip. Há suspeita de curto na linha de 3.3V e possíveis problemas no IC regulador UP6182AG, mesmo após substituição.

Soluções de Reparo

Nenhuma solução disponível.

Dicas de Reparo

Verifique continuidade nas linhas de 3.3V e 5V, especialmente após as bobinas. Levante as bobinas das linhas para isolar o circuito e medir as tensões individuais. Inspecione os MOSFETs relacionados ao regulador para possíveis curtos ou fugas. Confirme se os pinos ENtrip têm tensões corretas para habilitar o regulador (1.3V observado neste caso).

Downloads - Drivers - Esquemas - Bios

Nenhum download disponível.
