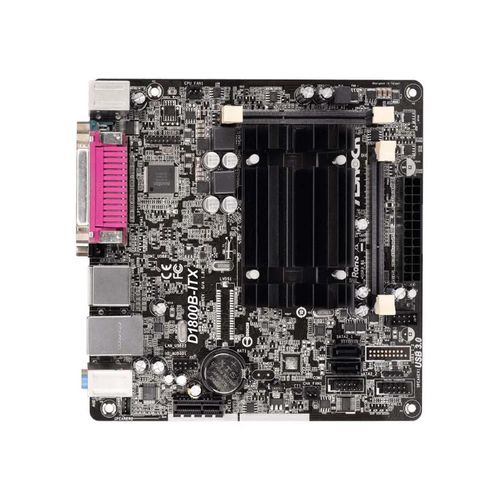

ASROCK - D1800B-ITX

Informações da Placa

Galeria de Imagens

Problema da Placa

A placa-mãe ASrock D1800B-ITX não liga. Não há componentes aquecendo e a fonte ATX não desarma. As tensões de 5V e 3.4V estão presentes, assim como a tensão do CMOS (3V). A BIOS recebe apenas 0.40V no pino 8 (VCC), e há um componente SMD (PU12) com tensões anômalas.

Soluções de Reparo

Verifique todas as tensões presentes no conector ATX após forçar o start (jumpeando o fio verde da fonte ATX), incluindo 3V, 5V, 12V, e -12V. Inspecione os capacitores próximos ao Super I/O e outros componentes críticos para sinais de curto ou resistência anormalmente baixa (como 30 ohms). Verifique o componente SMD PU12, que regula a tensão de 0.40V no pino 8 da BIOS. Se possível, identifique e substitua esse componente. Verifique se a BIOS está corretamente alimentada pelo circuito de 3.3V da fonte.

Dicas de Reparo

Nenhuma dica disponível.
