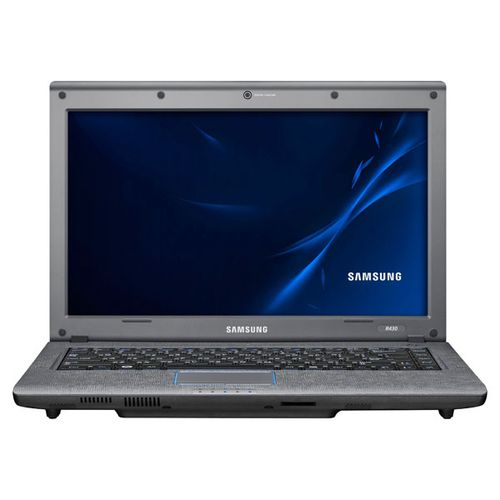

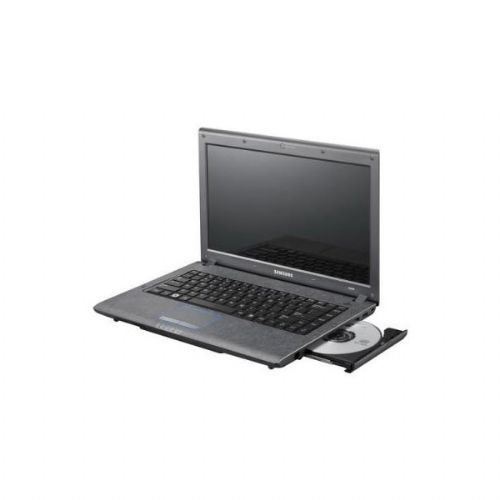

SAMSUNG - R430, R430 NPR430-JAD1BR

Informações da Placa

Galeria de Imagens

Problema da Placa

Placa apresentava ausência de componente MOSFET "Q507" próximo ao conector de bateria, removido anteriormente.

Dicas adicionais:

Notebook não apresentava vídeo devido à ausência da tensão P1.5V_AUX na bobina L1. Após análise, identificou-se que o resistor R5 de 10Ω estava aberto, impedindo o funcionamento correto da linha de 1.5V.

Dicas adicionais:

Soluções de Reparo

• O componente correspondente ao Q507 é o MOSFET AO4805 (canal duplo P).

• Substitua o componente com um equivalente adequado caso o original não esteja disponível.

• Após a substituição, verifique as tensões próximas ao conector da bateria e ao circuito alimentado pelo MOSFET para garantir funcionalidade.

• Verifique as tensões nas bobinas principais (P5.0V, P3.3V, P1.05V, P1.5V_AUX) após o start para identificar falhas no circuito.

• Confirme a integridade dos sinais e tensões no regulador U503 (APW7141QAITRG).

• Teste o resistor R5 (10Ω) se a linha de 1.5V não estiver presente, substituindo-o se necessário.

• Após reparo, valide os sinais de clock e reset no SIO (MEC1308-NU) para confirmar a inicialização correta do sistema.

Dicas de Reparo

• O componente correspondente ao Q507 é o MOSFET AO4805 (canal duplo P).
• Substitua o componente com um equivalente adequado caso o original não esteja disponível.
• Após a substituição, verifique as tensões próximas ao conector da bateria e ao circuito alimentado pelo MOSFET para garantir funcionalidade.
