SAMSUNG - NP270E4E, NP270E4E / MB BA41-02206A, BA41-02206A

Informações da Placa

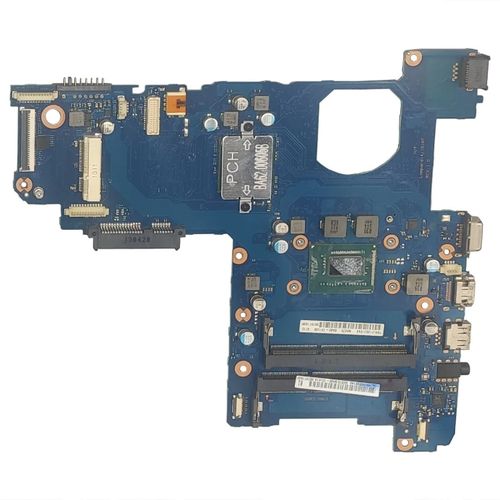

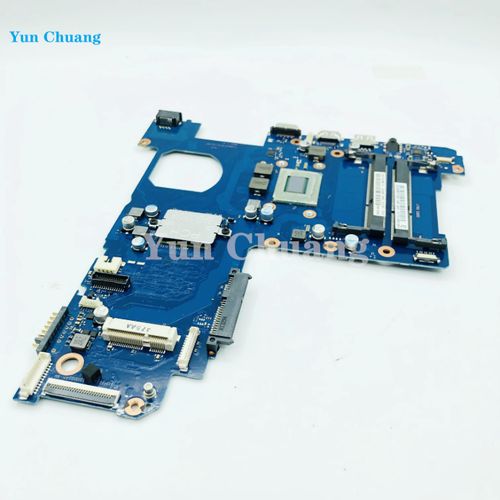

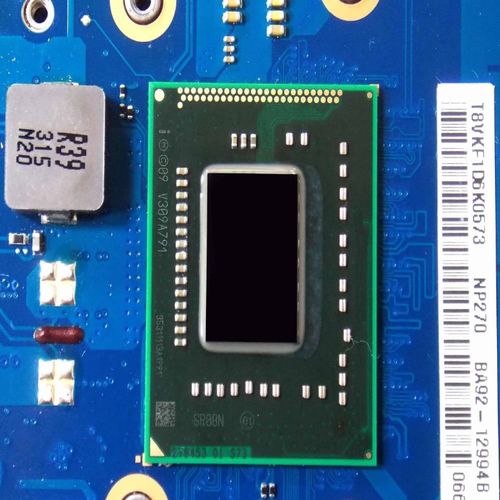

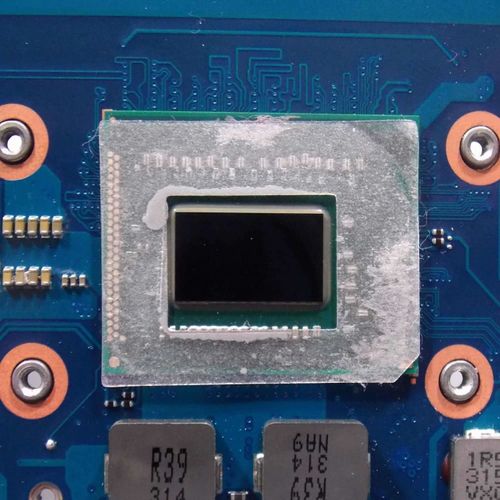

Galeria de Imagens

Problema da Placa

O PWM primário (TPS51125B) esquentava excessivamente após o início da alimentação (3/5V), e o notebook desligava logo após.

Dicas adicionais:

PWM primário aquece após inicialização, causando desligamento da placa. Mesmo após substituição do PWM, o problema persistia até troca do componente por outro de fornecedor diferente, resolvendo o aquecimento e restauração dos 3/5V.

Dicas adicionais:

Soluções de Reparo

Para resolver o problema troque o TPS51125B por ele mesmo ou seus substitutos (RT8205B, G5608, RT8223P, TPS51123 e UP6182).

A troca do PWM (TPS51125B) e da BIOS pode resolver o problema, especialmente se o componente estava com defeito ou incompatível.

• Verifique capacitores próximos ao PWM e componentes abaixo do HD para identificar curtos ou falhas.
• Inspecione resistência nas bobinas de alimentação para descartar problemas na linha de alimentação.
• Substitua o PWM por componente de fornecedor confiável e teste circuitos adjacentes ao PWM antes da troca.

Dicas de Reparo

A troca do PWM (TPS51125B) e da BIOS pode resolver o problema, especialmente se o componente estava com defeito ou incompatível.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: NP270E4E_BA41-02206A.BIN - Tamanho: (8.00 MB)
