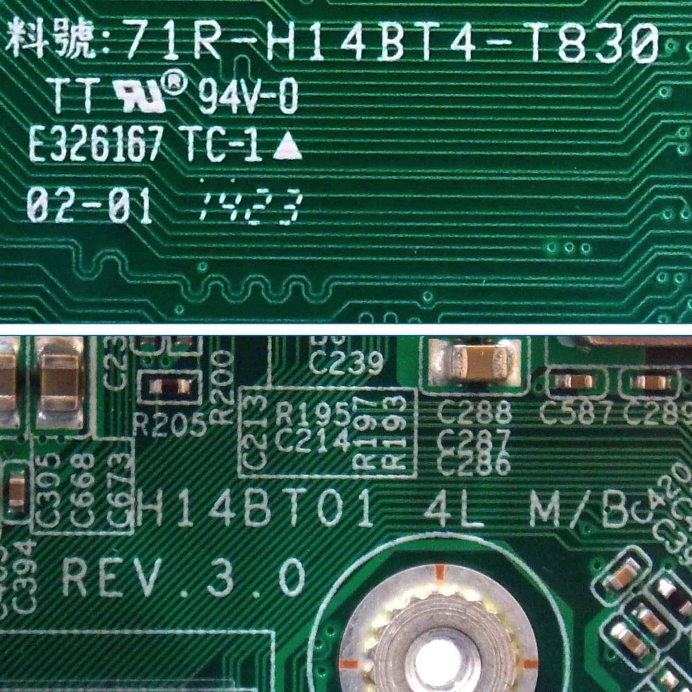

POSITIVO, STI - 71R-H14BT4-T830, 71R-H14BT4-T830, NI 1403

Informações da Placa

Galeria de Imagens

Problema da Placa

A placa só dá vídeo após resetar o CMOS e retirar a bateria.

A placa liga, mas não exibe vídeo na tela interna. O vídeo externo funciona normalmente. No conector do display, chega a tensão de 19V, mas um dos transistores próximos ao conector apresenta uma variação de tensão entre 5V e 1,8V, o que impede a exibição do vídeo interno. (Liga mas não exibe vídeo na tela interna)

Soluções de Reparo

Para resolver o problema, primeiro, faça a regravação das duas BIOS da placa. Se o problema persistir, analise o circuito RTC e faça medições com a bateria instalada no momento em que a placa não liga. Verifique tensões e funcionamento do circuito para identificar possíveis falhas.

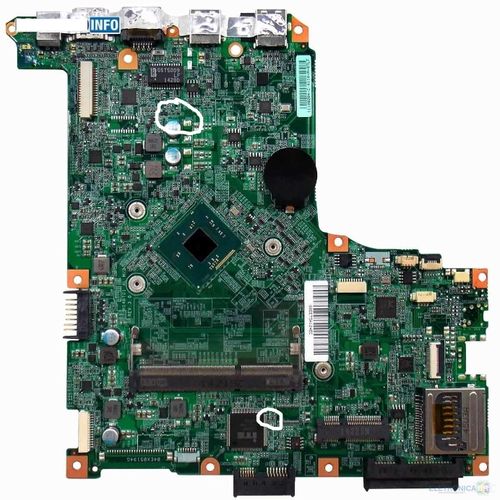

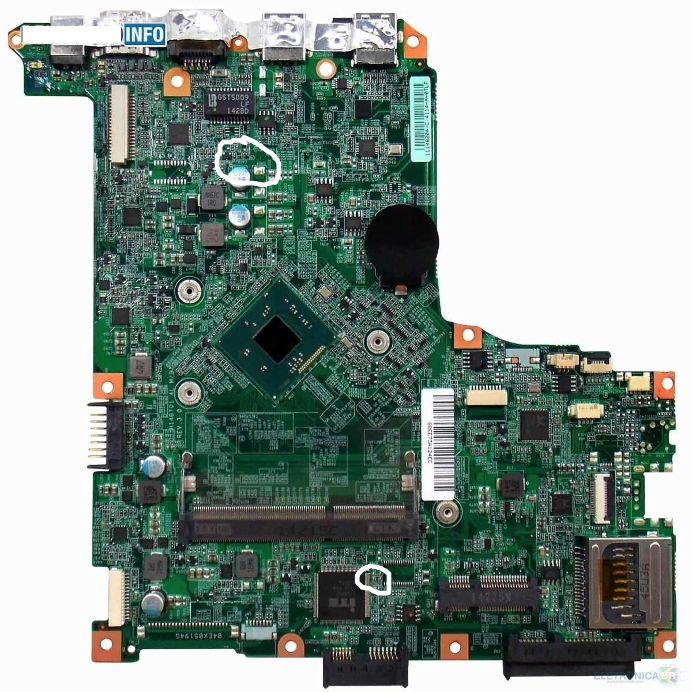

Verifique as tensões nos pinos CN23 e CN24. Confirme se as tensões estão corretas, especialmente ao lado do conector de vídeo. Inspecione os transistores ao lado do conector de vídeo. Identifique e substitua qualquer componente que esteja com falhas ou apresentando variação de tensão.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: 71R-H14BT4-T830.BIN - Tamanho: (8.00 MB)

DOWNLOAD: EC_STI_NI_1403_.BIN - Tamanho: (64.00 KB)

DOWNLOAD: TOSHIBA_FUNCIONANDO_2_SEM_O_CHECK_ID.BIN - Tamanho: (8.00 MB)
