POSITIVO - MASTER A2100 UNION (DH8KL01)

Informações da Placa

Galeria de Imagens

Problema da Placa

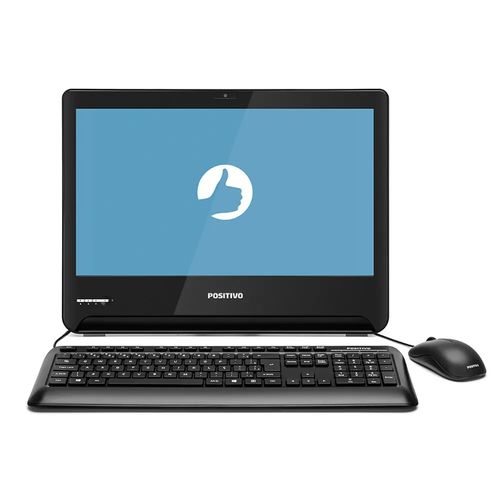

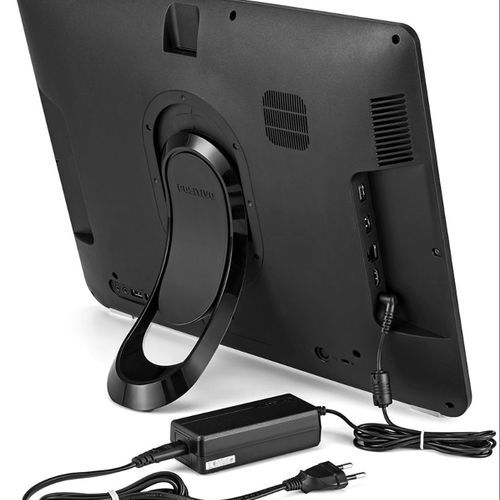

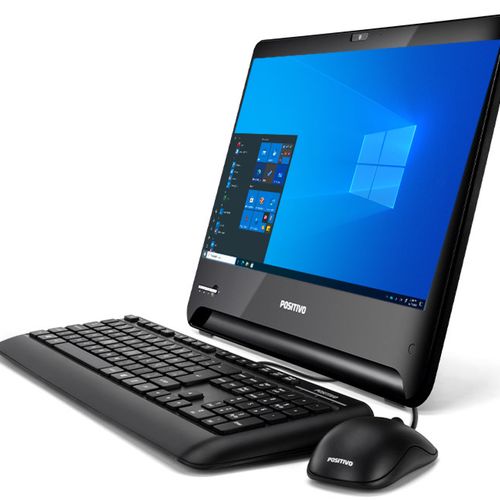

O all-in-one Positivo Master A2100 UNION (DH8KL01) funciona em um monitor externo, mas não exibe imagem na tela interna. Não há alimentação na tela nem no inverter, apesar de os mosfets Q7 e Q9 receberem 19V e 5V, respectivamente.

Soluções de Reparo

Verifique as tensões nos mosfets Q7 e Q9. Os 19V no Q7 e 5V no Q9 são um bom sinal, mas eles precisam estar chaveando corretamente. Verifique a saturação dos mosfets Q8 e Q11. O Q8 é controlado pelo super I/O, que envia um sinal high do pino 35. O Q11 é controlado pelo PCH (sinal PCH_LCDVDD_EN). Verifique os resistores R231 e R234, que devem ter 160k cada. O R231 pode não estar presente na placa. Verifique as alimentações nos pinos 11, 15, 18 e 22 do RTD2136R. As tensões encontradas foram: Pino 11: 1,12V Pino 15: 1,12V Pino 18: 3,18V Pino 22: 3,18V O pino 21 (PWM das lâmpadas) deve ser 0V e o pino 44 (BL_EN) deve ser 0,09V. Estas leituras indicam que o problema pode estar relacionado ao RTD2136R ou aos sinais de controle que ele recebe. Verifique as tensões no U9. Deve haver 3,3V no pino 5, mas os outros pinos estão a 0V, indicando que pode haver um problema de controle de energia.

Dicas de Reparo

Nenhuma dica disponível.
