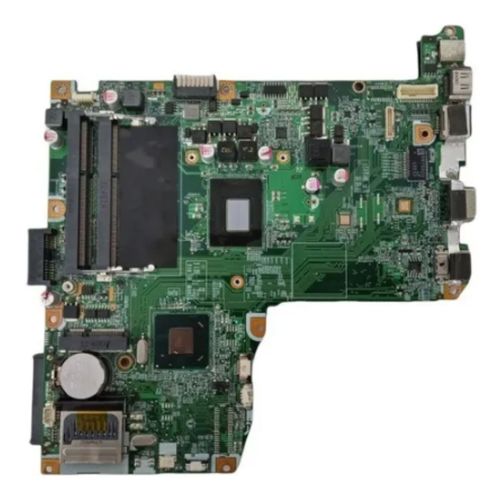

POSITIVO - 71RA14HV6, MASTER 71R-A14HV6-T821 V:2.1

Informações da Placa

Galeria de Imagens

Problema da Placa

A imagem do All-in-One estava fraca, similar a um problema de backlight, e não havia opções de ajuste de brilho na BIOS ou no Windows.

O notebook Positivo Master 71R-A14HV6-T821 V:2.1 não gera vídeo quando a pilha CMOS está conectada. Sem a pilha, o notebook liga normalmente, mas se reiniciado, o vídeo não aparece mais até que o notebook seja desligado e ligado novamente.

Soluções de Reparo

1. Inicialize a partir de um pendrive com Linux (usando a distro Archbang).
2. Abra um terminal e torne-se root com o comando: $ sudo su
3. Defina o backlight para o nível máximo (7) com o comando: # echo 7 | tee /sys/class/backlight/acpi_video0/brightness
4. Desligue o sistema para salvar o novo valor de brilho com o comando: # halt

Verifique as tensões nos diodos D23 e D20: D23: Anodo: 0V / Catodo: 2.55V D20: Anodo: 2.90V / Catodo: 2.55V Verifique as tensões nos resistores R590, R603 e R604 em ambos os lados. Certifique-se de que a pilha CMOS fora da placa tenha a tensão correta de 3V. Uma pilha com tensão insuficiente (2.95V) pode causar problemas de inicialização. O problema pode estar relacionado ao chipset. Tente um procedimento de ME (Management Engine) no chipset para ver se algo muda.

Dicas de Reparo

Nenhuma dica disponível.
