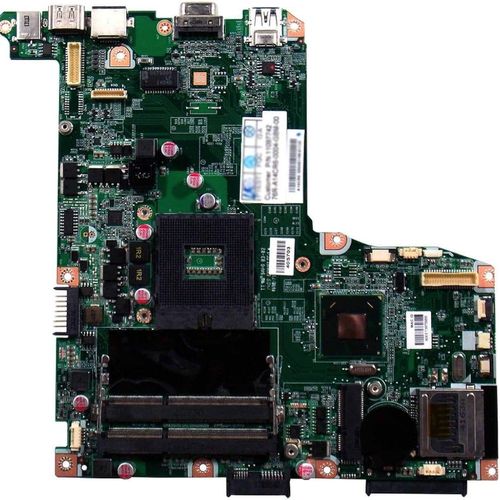

POSITIVO - 71R-A14HV6-T840

Informações da Placa

Galeria de Imagens

Problema da Placa

(Placa liga durante 17 segundos e depois desliga.)

Soluções de Reparo

Verifique os capacitores próximos ao conector do power, pois essa área pode entrar em curto. Teste todos os capacitores, pois pode haver mais de um queimado.

Confira as tensões nas bobinas enquanto a placa está ligada:

L23: 1.3V L10: 5V L11: 1V L12: 3.3V L8: 0V L22: 1.1V L13: 1.1V Verifique se os sinais ALL_SYS_PGD, PMC_CORE_PWROK e DRAM_CORE_PWROK_D estão presentes. Estes sinais indicam que a placa completou a sequência de start corretamente.

Regrave a BIOS utilizando um adaptador de 3.3V para 1.8V. Tente outras versões de BIOS se a primeira tentativa não resolver, pois pode ser necessário testar várias versões.

Veja se há componentes superaquecendo. Se encontrar algum componente aquecendo excessivamente, isso pode ser a causa do desligamento. Teste o CI de carga (OZ8660) removendo-o e fazendo um jumper conforme indicado:

Jumper do R262 para o lado positivo do C303. Jumper do R255 para a L12 (lado 2 do R255).

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: 71R-A14HV6-T840.BIN - Tamanho: (8.00 MB)
