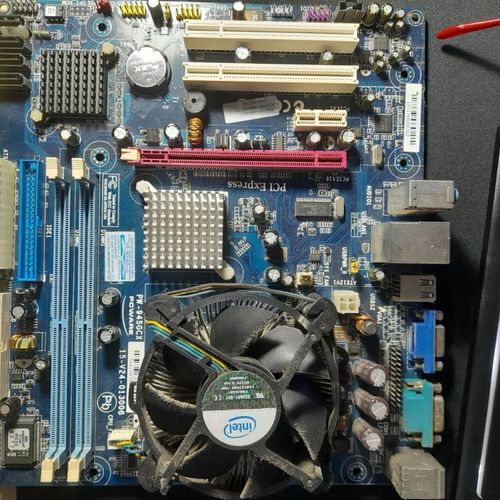

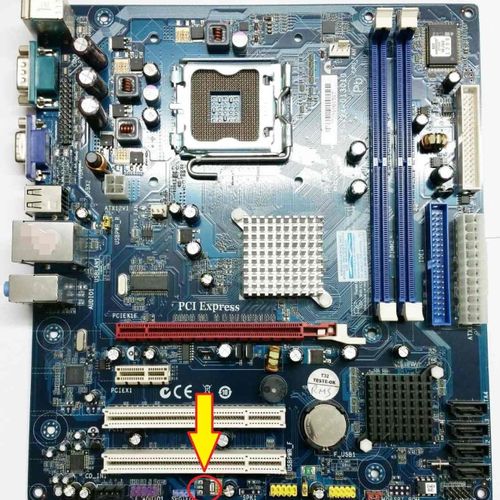

PCWARE - PW945GCX, PW-945GCX

Informações da Placa

Galeria de Imagens

Problema da Placa

Placa-mãe funciona com Core 2 Duo, mas não desliga completamente. Com processador Dual Core, desliga normalmente.

A placa-mãe PCWARE PW-945GCX liga com todas as tensões presentes, porém não gera vídeo. O processador esquenta normalmente, assim como a PN (ponte norte) e a PS (ponte sul). A placa não emite bipes e a regravação do BIOS não resolveu o problema.

Soluções de Reparo

Atualizar para a última versão da BIOS disponível. Limpar o socket do processador com álcool isopropílico, utilizando um pincel de cerdas macias. Verificar e substituir capacitores estufados, se necessário.

Verifique a presença de todas as tensões na placa, incluindo Vcore e tensões da memória RAM. Confira a tensão VTT do CPU, que deve estar na faixa de 1.x volts. Esta tensão é gerada por um mosfet localizado entre o chip norte e o conector P4 de 12V. Inspecione visualmente a placa em busca de sinais de oxidação, especialmente no gerador de clock. Limpe os terminais do gerador de clock e componentes próximos com álcool isopropílico e uma escova. Ressolde os terminais do gerador de clock, se necessário. Verifique o cristal de 14 MHz para garantir que está oscilando corretamente.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: PCWARE_PW-945GCX_8B2427S3_.ROM - Tamanho: (512.00 KB)
