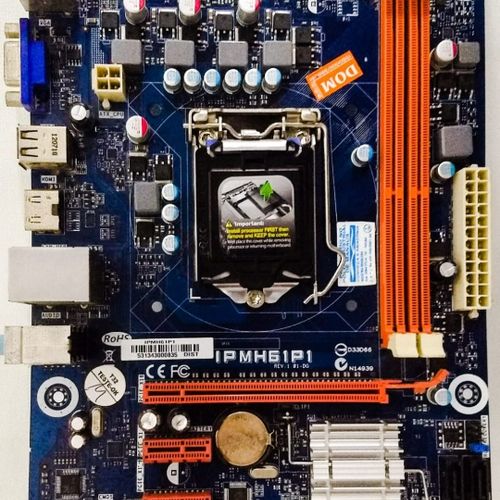

PCWARE - IPMH61P1

Informações da Placa

Galeria de Imagens

Problema da Placa

As portas SATA da placa-mãe não reconhecem o HD de forma consistente.

A placa-mãe liga, mas não exibe vídeo. Durante os testes, foram detectadas tensões normais nos MOSFETs e na memória. No entanto, capacitores próximos ao processador indicaram possível curto-circuito ao serem medidos desligados. Há também relatos de problemas frequentes relacionados ao CI da BIOS.

Soluções de Reparo

Identifique e verifique o funcionamento do CI responsável pelo controle das portas SATA na placa-mãe. Localize e passe a referência do integrado para uma análise mais detalhada. Considere a possibilidade de uma solda fria no PCH e avalie a necessidade de ressoldagem.

Regrave a BIOS utilizando um gravador de EEPROM, certificando-se de usar o arquivo correto para este modelo. Se a regravação não resolver, substitua o CI da BIOS e regrave o firmware. Além disso, verifique se há capacitores com sinais de curto-circuito próximos ao processador e substitua-os caso necessário. Confirme se o chip de rede apresenta aquecimento excessivo e, se identificado, remova-o temporariamente para testes. Utilize uma fonte de alimentação com potência mínima de 300W para garantir energia suficiente ao sistema. Se ainda assim o problema persistir, realize um teste com pressão no PCH para identificar possíveis problemas de solda fria.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: AFUDOS.EXE - Tamanho: (196.34 KB)

DOWNLOAD: FPARTS.TXT - Tamanho: (7.52 KB)

DOWNLOAD: FPT.EXE - Tamanho: (630.57 KB)

DOWNLOAD: IPMSB-VH1-H61-HDMI-0302.ROM - Tamanho: (8.00 MB)
