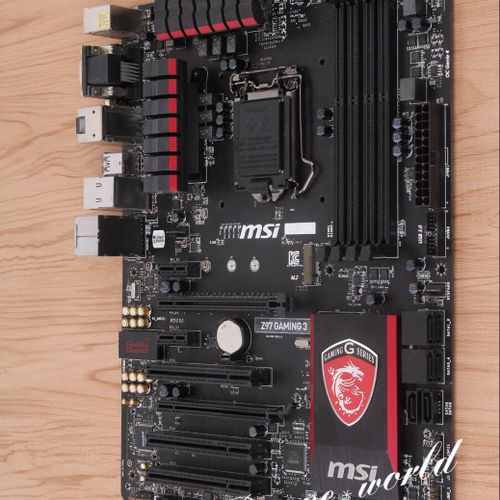

MSI - Z97 GAMING 3

Informações da Placa

Galeria de Imagens

Problema da Placa

A placa-mãe apresenta mensagem de sobrecarga nas portas USB ("shutdown over current USB") e desliga automaticamente após alguns segundos ligada. Esse problema ocorre mesmo sem dispositivos conectados às portas USB, indicando uma possível falha nos resistores da linha OC ou no circuito de proteção USB.

Soluções de Reparo

O primeiro passo é inspecionar visualmente a área ao redor do controlador USB e os resistores da linha OC conectados ao PCH. Verifique componentes com sinais de danos, oxidações ou soldas frias. Utilize uma fonte assimétrica para injetar tensão na linha de 5V e identificar possíveis curtos ou componentes com fuga. Teste os resistores da linha OC com um multímetro, substituindo quaisquer que estejam fora dos valores padrão. Caso o problema persista, desative as portas USB no setup da BIOS, se possível, e observe mudanças no comportamento. Além disso, pode ser necessário regravar o firmware da BIOS para corrigir possíveis corrupções.

Dicas de Reparo

Nenhuma dica disponível.
