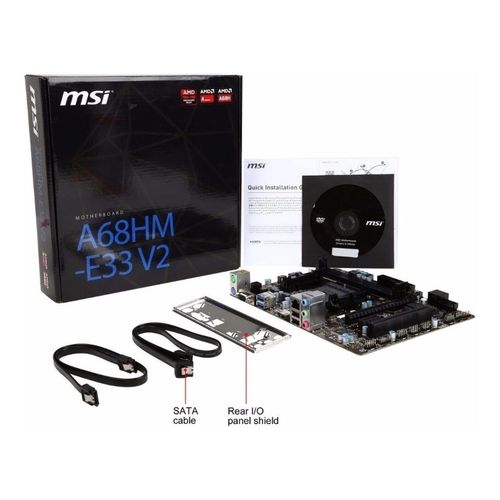

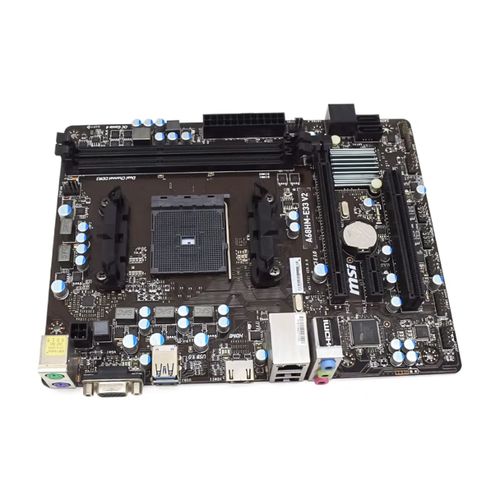

MSI - A68HM-E33, A68HM-E33 V2

Informações da Placa

Galeria de Imagens

Problema da Placa

A placa-mãe MSI A68HM-E33 apresenta a mensagem "Over Current Have Detected On Your USB Device - System Will Shutdown after 15 Seconds to protect your mainboard!!" ao ligar, indicando um defeito de corrente elevada (sobrecarga de corrente) em alguma porta USB. Mesmo desconectando os flats das USBs frontais, o defeito persiste. A placa-mãe desliga automaticamente após 15 segundos.

A placa-mãe não exibe vídeo ao ser ligada, mesmo utilizando um processador AMD A6 7480 e uma memória DDR3 1333 MHz. Quando a memória RAM foi removida, a placa emitiu um aviso sonoro, indicando que a função básica de detecção de memória estava funcionando, mas persistia a ausência de vídeo.

Soluções de Reparo

Desconecte todos os dispositivos USB e flats das USBs frontais. Limpe a placa-mãe e verifique se há sujeira ou resíduos que possam causar curto. Remova os componentes marcados como responsáveis pela alimentação das USBs e teste a placa-mãe para ver se a mensagem de erro desaparece. Verifique os fusíveis micro (se houver) e substitua-os se estiverem abertos. Meça as tensões nas portas USB. Deve haver 5V em todas as portas USB ao ligar a placa-mãe. Verifique se a tensão de 5V nas USBs está presente após 15 segundos antes de a placa desligar.

O problema foi resolvido ao realizar a atualização da BIOS para a versão 8.5, disponível abaixo. Para isso, foi necessário regravar a BIOS diretamente no chip EEPROM utilizando um gravador específico. Após a atualização, a placa-mãe funcionou normalmente com o processador e memória RAM instalados. Certifique-se de utilizar uma versão de BIOS compatível com o processador para evitar incompatibilidades.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: E7721AMS.850 - Tamanho: (8.00 MB)

DOWNLOAD: W25Q64BV_20230630_153124.BIN - Tamanho: (8.00 MB)
