MEGAWARE - MW-H61-H2

Informações da Placa

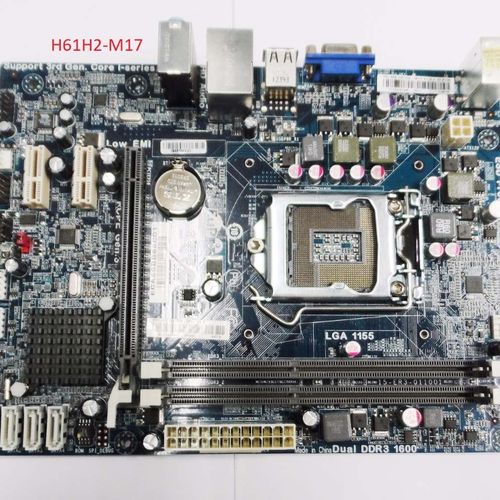

Galeria de Imagens

Problema da Placa

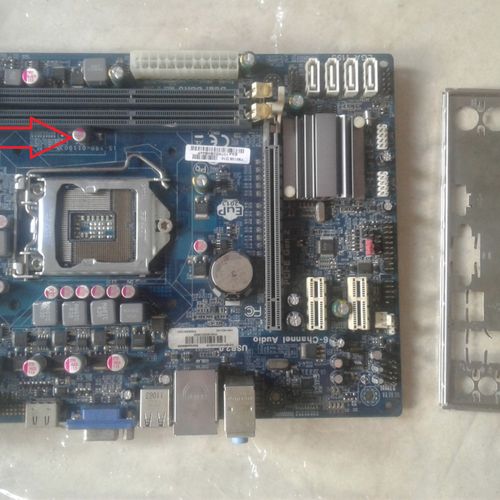

A placa-mãe não funciona corretamente, com o cooler girando e parando repetidamente. Foi identificado um curto em um componente MS1 (um MOSFET duplo com canais P e N).

A placa-mãe não liga e não aciona os ventiladores, sendo que o chip de rede apresenta superaquecimento, mesmo sem a placa estar ligada. Após um tempo conectada à tomada, a placa pode ligar sozinha. Testes como troca de fonte, memórias, processador e regravação de BIOS não resolveram o problema.

Soluções de Reparo

Verificar e substituir o componente MS1 por um MOSFET duplo compatível, como o NDS9952A. Antes de substituir, garantir que não há curtos nos pads onde o componente será soldado. Se o problema persistir após a substituição, pode ser necessário verificar outras áreas da placa que possam estar causando o curto.

Inicie medindo o circuito relacionado ao chip de rede que está superaquecendo. Se confirmado o curto, remova o chip de rede e limpe os pads para evitar resíduos que possam gerar curtos adicionais. Teste a placa novamente após a remoção. Caso o problema persista, verifique os sinais do Super IO para garantir que todos estão presentes. Essa sequência de diagnósticos ajuda a identificar a causa do defeito e restaurar a funcionalidade da placa-mãe.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

Nenhum download disponível.
