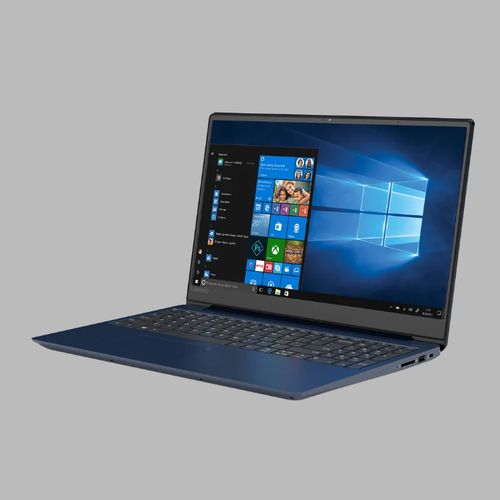

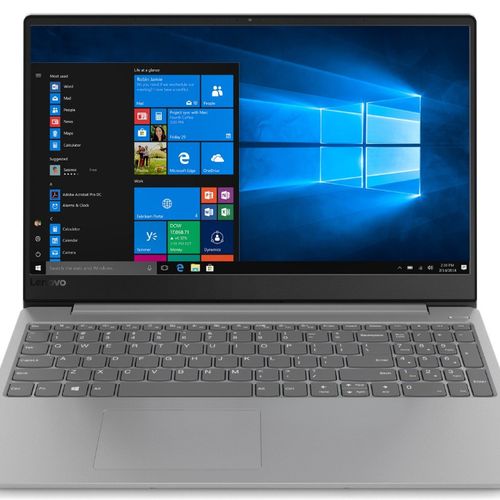

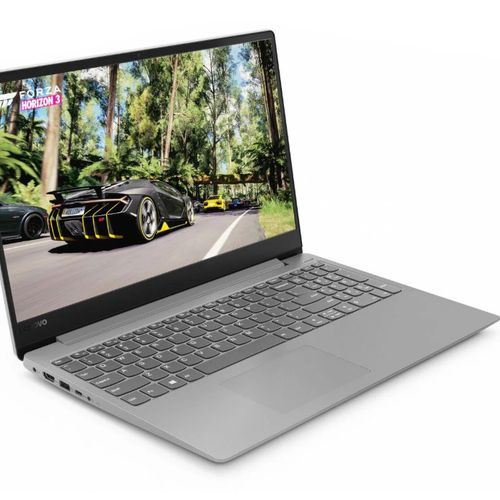

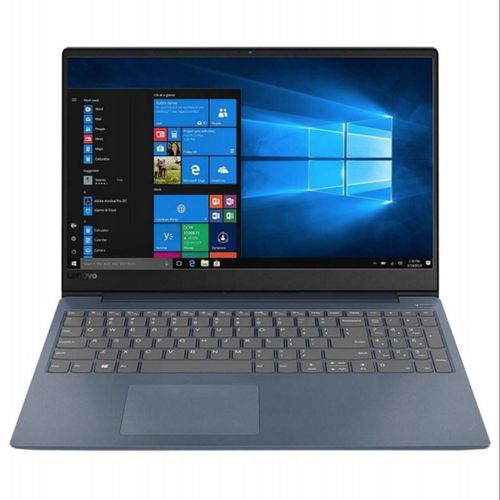

LENOVO - IDEAPAD 330S, IDEAPAD-330

Informações da Placa

Galeria de Imagens

Problema da Placa

Bateria não carrega, LED de carga não acende, e o notebook não liga sem a bateria conectada.

Dicas adicionais:

Soluções de Reparo

• Inspecione o CI de carga (U5901 - BQ24780S) e substitua caso esteja com defeito, como curto ou falhas internas.
• Verifique as tensões nos pinos do conector de bateria com e sem a bateria conectada para identificar anomalias.
• Certifique-se de que o circuito de entrada (19V) está funcional desde o DC Jack até os MOSFETs de entrada.
• Após a substituição do CI de carga, valide as tensões nos pinos do conector para confirmar a resolução do problema.

Dicas de Reparo

• Inspecione o CI de carga (U5901 - BQ24780S) e substitua caso esteja com defeito, como curto ou falhas internas.
• Verifique as tensões nos pinos do conector de bateria com e sem a bateria conectada para identificar anomalias.
• Certifique-se de que o circuito de entrada (19V) está funcional desde o DC Jack até os MOSFETs de entrada.
• Após a substituição do CI de carga, valide as tensões nos pinos do conector para confirmar a resolução do problema.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: BIOS_LENOVO_IDEAPAD_330-15LKBR_MOD_81FE_PLACA_NM-B452.BIN - Tamanho: (8.00 MB)
