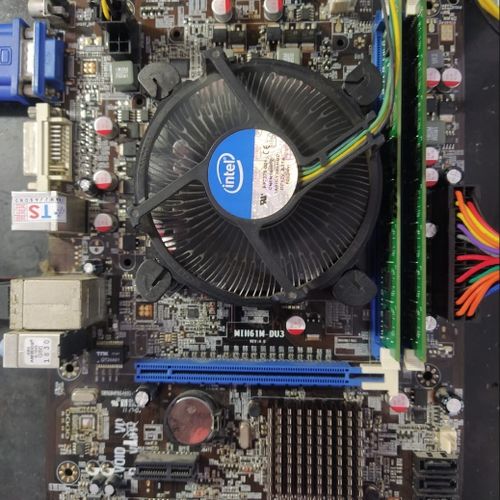

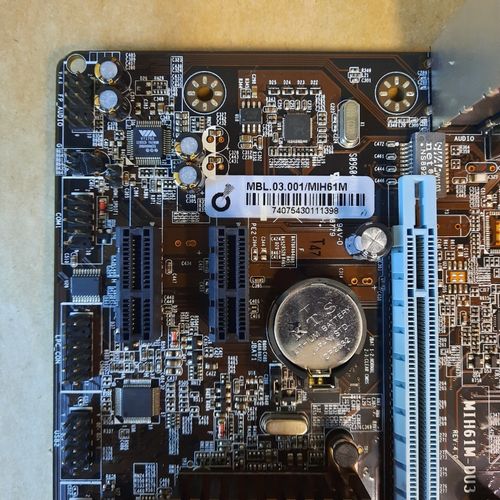

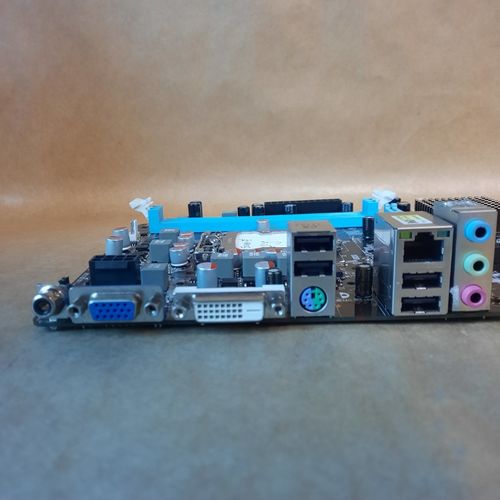

KRONNUS - MIH61M-DU3

Informações da Placa

Galeria de Imagens

Problema da Placa

A placa-mãe liga mas não dá vídeo. Placa sem tensões de baixa nos MOSFETs de Vcore e memória, apenas 12V nos de alta de Vcore e memória RAM)

Soluções de Reparo

Verificar se estão chegando tensões nos reguladores da placa, especialmente nos MOSFETs de Vcore e memória.

Verificar a presença e funcionamento dos componentes R240 e D19 no circuito.

Dicas de Reparo

Não é aconselhável fazer jumper no R240, pois ele reduz a tensão de 12V para um valor seguro para o U10. Repor os componentes ausentes, como o diodo D19 e o resistor R210, para garantir a passagem de 12V para o PWM. Confirmar se o processador está esquentando, indicando que está recebendo alimentação adequada.
