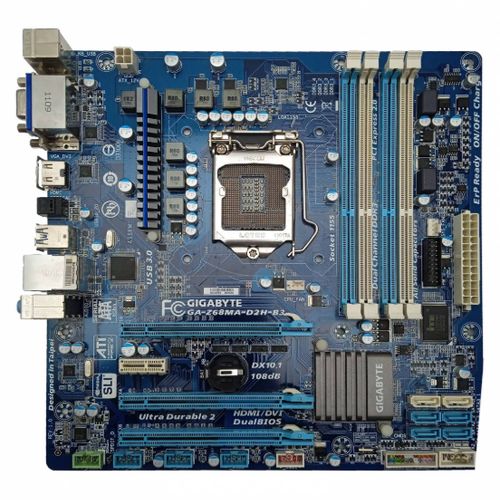

GIGABYTE - GA-Z68MA-D2H-B3

Informações da Placa

Galeria de Imagens

Problema da Placa

A placa-mãe liga, o cooler gira e em seguida desliga, entrando em um looping eterno. Após realizar um CLR_CMOS, a placa-mãe permanece ligada, mas sem sinal de vídeo.

A placa não liga. Ao remover o conector P4, a placa continua sem ligar. A fonte desliga imediatamente ao tentar ligar a placa e o cooler não chega a girar. (A placa desliga a fonte e não liga)

Soluções de Reparo

Primeiramente, verifique se a tensão de 3V da bateria CMOS está presente. Teste as tensões nos MOSFETs de baixa do VCore e nas memórias. Certifique-se de que não há componentes superaquecendo, como o processador ou MOSFETs próximos. Se todas as tensões estiverem corretas e não houver componentes superaquecendo, considere regravar a BIOS ou substituir o chip da BIOS se necessário. Se o problema persistir, avalie a substituição da placa-mãe.

Verificação de Componentes:

Use outra placa-mãe e outra fonte de alimentação que você tenha certeza que estão funcionando. Conecte-as ao sistema para identificar se o problema é na placa-mãe ou na fonte. Verifique se há curto-circuito em algum dos pinos de alimentação: 5V, 12V, 5VSB, 3.3V no conector da placa-mãe. Teste de Continuidade:

Use um multímetro para verificar a continuidade e resistência nos pinos de alimentação da placa-mãe para identificar possíveis curtos.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

Nenhum download disponível.
