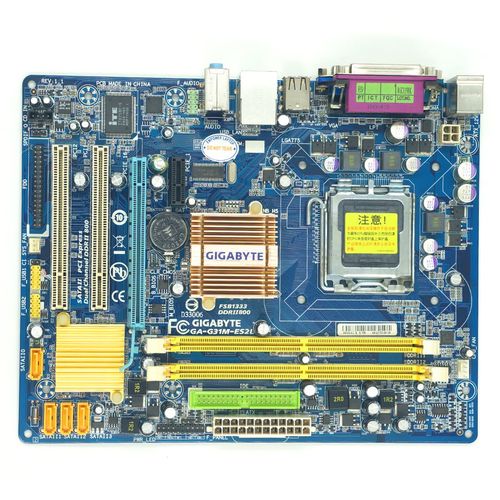

GIGABYTE - GA-G31M-ES2L, G31MES2L

Informações da Placa

Galeria de Imagens

Problema da Placa

A placa-mãe não liga e há um curto na linha de 3,3V. Nenhum componente esquenta durante a análise

Dicas adicionais:

Soluções de Reparo

Verificação da Fonte Assimétrica: A linha de 3,3V consome 0,36A. Este consumo pode ser insuficiente para aquecer componentes problemáticos. Q248, Q249 e U59 foram testados fora da placa e estão bons. As bobinas L24 e L25 foram removidas, com o curto persistindo no lado da L24 que não está ligado ao pino 8 do U59.

A placa-mãe ligava, os coolers giravam, mas não dava vídeo, regravar a BIOS resolveu o problema e a placa-mãe voltou a funcionar corretamente, exibindo vídeo.

Dicas de Reparo

A placa-mãe ligava, os coolers giravam, mas não dava vídeo, regravar a BIOS resolveu o problema e a placa-mãe voltou a funcionar corretamente, exibindo vídeo.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: G31MES2L.FI - Tamanho: (512.00 KB)
