GIGABYTE - GA-G31M-ES2C

Informações da Placa

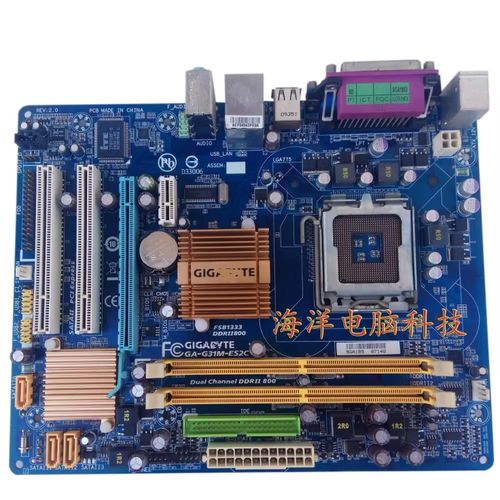

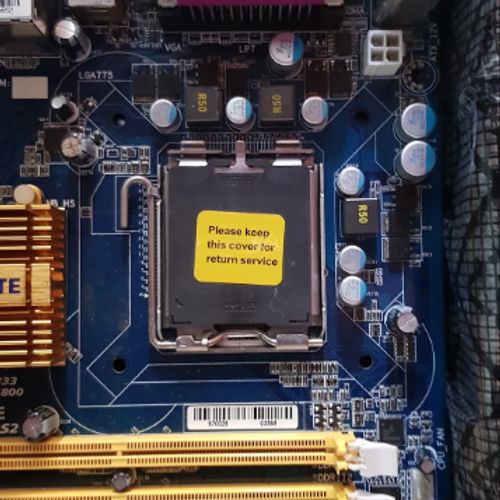

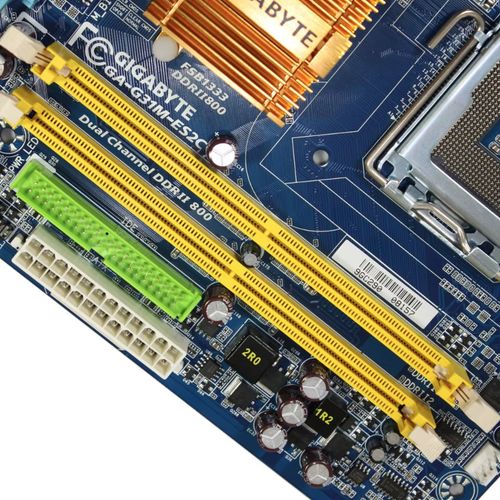

Galeria de Imagens

Problema da Placa

A placa-mãe GA-G31M-ES2C pode apresentar problemas intermitentes de inicialização, não ligando em algumas tentativas. Esse problema pode estar relacionado ao Super I/O (SIO) que não recebe o comando de power-on, possivelmente devido a solda fria ou falha no chipset ICH7. Outros fatores como tensões incorretas no SIO e falhas no PWM também podem impedir o start da placa.

A porta LAN da placa-mãe parou de funcionar após um raio, com os LEDs da Ethernet permanecendo acesos constantemente e o componente RTL8102E aquecendo muito. Durante a tentativa de reparo, uma bobina foi danificada.

A placa-mãe liga, mas não exibe vídeo. O processador aquece, as tensões nas bobinas do Vcore e memórias estão normais, a BIOS foi regravada e os cristais de 32 e 14 foram trocados. Nenhum componente aquece excessivamente.

A placa-mãe Gigabyte GA-G31M-ES2C não está ligando. O RSMRST sempre fica em 3,3V e a placa apresenta as tensões da fonte, mas não há sinal de funcionamento.

Soluções de Reparo

Para resolver esse problema, verifique todas as tensões nos pontos chave da placa-mãe, especialmente no SIO e nos reguladores de tensão. Substitua ou regrave a BIOS e o SIO se necessário. Realize um reballing no chipset ICH7 para corrigir possíveis soldas frias. Verifique e troque capacitores e MOSFETs suspeitos de falha. Se necessário, use um osciloscópio para verificar a presença de pulsos nos FETs e confirmar o funcionamento do CI de PWM.

Primeiro, remova o componente RTL8102E para verificar se o curto desaparece. Substitua o componente se necessário. É essencial evitar fazer jumpers sem ter certeza dos pontos de conexão, pois isso pode causar mais danos. Em vez disso, consulte o datasheet do componente RTL8102E para identificar a função da bobina perdida e substituí-la adequadamente. Se o problema persistir, revise a área ao redor do soquete de terminais para possíveis danos.

Tensões do Vcore e Memórias: Vcore está em 1,3V e as memórias em 1,8V. A alimentação da PCI está normal com 3V no pino 15. Verificação do Pino 37 do DU1: O pino 37 do DU1 tem 1,1V. O pino 116 do SIO tem 3V. Verificação do Gerador de Clock: Verifique os pulsos do PWM do Vcore com um osciloscópio. A tensão VTT deve estar entre 1,15V e 1,25V. O cristal do CI de clock (X2) deve ser verificado Comportamento em Standby e Ligado: Verifique se o LED do conector de rede acende em standby ou após ligar a placa. A ausência de LEDs acesos pode indicar falta de alimentação ou inicialização correta da rede.

Verifique visualmente a placa-mãe para identificar qualquer componente queimado ou danificado, especialmente capacitores e MOSFETs. Certifique-se de que todas as conexões de energia estão firmemente conectadas. Verifique se o PWRBTSW (Power Button Switch) vai a zero quando pressionado, indicando que o botão de power está funcionando corretamente. Teste o funcionamento do RSMRST (Resume Well Reset), que deve estar em nível lógico alto (3,3V) após a alimentação de 5VSB estar presente. Verifique o funcionamento do oscilador de 32kHz (cristal do relógio). Um teste simples é colocar o dedo no cristal e tentar ligar a placa-mãe. Se a placa ligar, o cristal pode estar com problema e precisará ser substituído. Utilize um osciloscópio para verificar a saída do cristal, caso esteja disponível.

Verifique o componente ISL6625ACRZ/DFN8 ou equivalente na linha de Vcore, como mencionado no problema. Teste e substitua o I/O, se necessário, para garantir que ele está funcionando corretamente.

Dicas de Reparo

Nenhuma dica disponível.
