GIGABYTE - GA-970A-UD3P

Informações da Placa

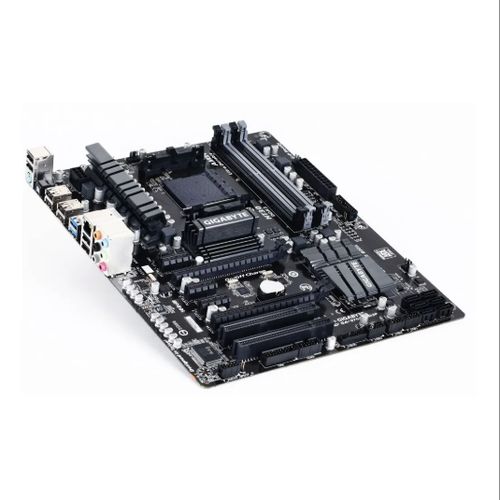

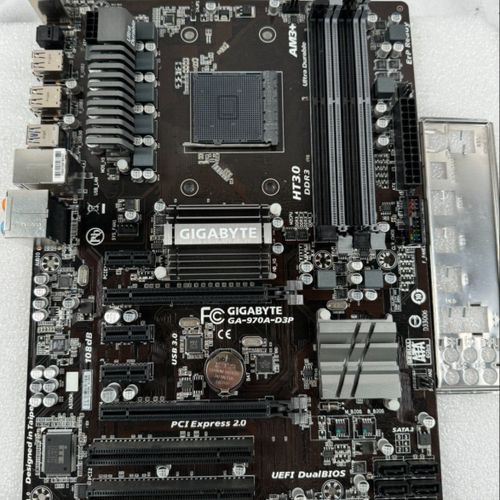

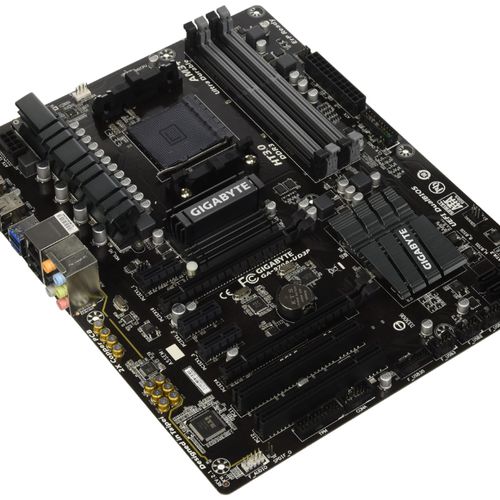

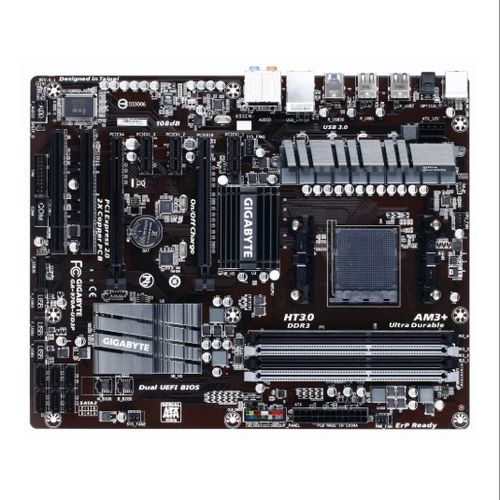

Galeria de Imagens

Problema da Placa

A placa-mãe não liga, não exibe sinais de atividade como rotação de ventiladores ou tensões em certos pontos. Todas as tensões básicas (5V_STB e 3.3V_STB) estão presentes, mas o botão de power não inicia o sistema.

Soluções de Reparo

Verifique a continuidade do circuito do botão de power até o Super I/O, certificando-se de que o sinal do botão zera ao pressionar e retorna para 3.3V. Teste o cristal de 32kHz, substituindo-o se necessário. Inspecione o capacitor C1398 (1nF) próximo ao MOSFET Q23, verificando sua resistência fora do circuito, e substitua-o se apresentar anormalidades. Meça tensões críticas nos pinos do Super I/O (RSMRST, SLP_S3, GP53) e assegure-se de que estejam corretas. Verifique a comunicação entre o Super I/O e a BIOS pelo pino 1 usando um osciloscópio, e regrave ou substitua o chip M_BIOS, caso necessário. Realize um teste sem o processador, observando se há sinais de start; um curto no processador pode ser o problema. Caso suspeite de danos por descarga elétrica, remova o chip de rede. Inspecione visualmente a solda do PCH e, se houver sinais de trinca, aplique pressão para teste ou ressolde. Se o problema persistir, substitua componentes críticos como o Super I/O ou revise o circuito de alimentação principal.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: GIGABYTE_GA-970A-UD3P_R1.01..PDF - Tamanho: (1.07 MB)
