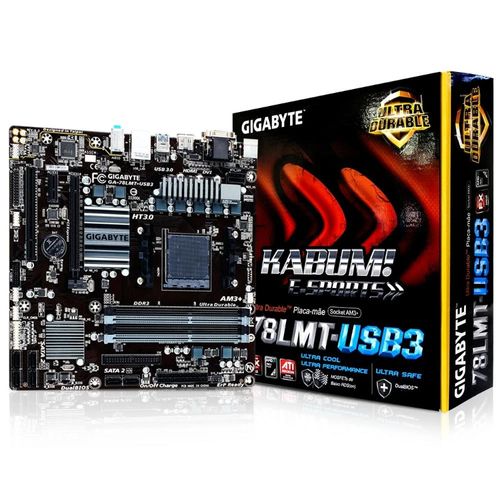

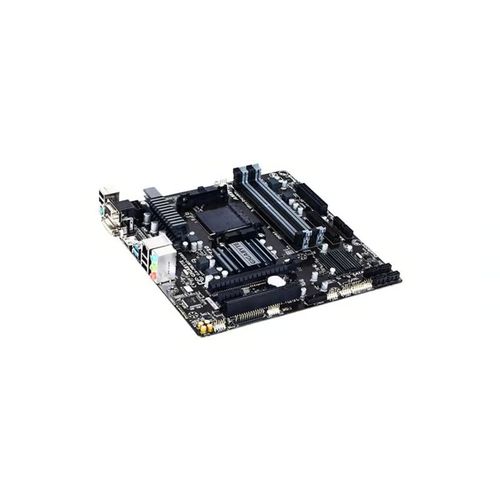

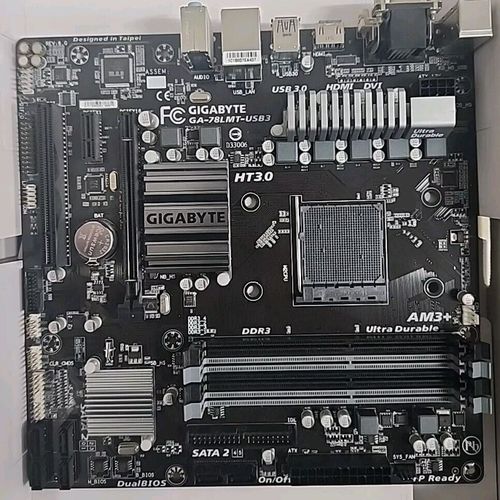

GIGABYTE - GA-78LMT-USB3, GA-78LMT-USB3GA-78LMT-USB3

Informações da Placa

Galeria de Imagens

Problema da Placa

A placa-mãe GA-78LMT-USB3 6.0 pode apresentar problemas intermitentes de inicialização e ruídos devido a interferências elétricas. Esses problemas podem ser causados pela falta de aterramento adequado e pela interferência gerada por dispositivos como chuveiros elétricos em uso nas proximidades.

Placa-mãe liga, mas não dá vídeo. Foram testados a fonte, memória, processador e também foi feita a troca da BIOS de backup, mas o problema persiste.

A placa-mãe liga as ventoinhas, mas não bipa e nem entra o vídeo. O processador e a memória foram testados e estão em perfeito funcionamento.

Soluções de Reparo

Para resolver esses problemas, é recomendável assegurar que a máquina esteja devidamente aterrada e utilizar um filtro de linha de boa qualidade. Além disso, a substituição de capacitores defeituosos na fonte de alimentação pode ser necessária. O uso de nobreaks com onda senoidal pura também pode ajudar a proteger o sistema contra variações e interferências na rede elétrica.

Certifique-se de que a unidade de fonte de alimentação (PSU) está funcionando corretamente e fornecendo voltagem estável. Teste com memória, CPU e PSU que você sabe que estão funcionando. Verifique se a placa emite algum som sem as memórias. Certifique-se de que as memórias e o processador estão sendo alimentados corretamente. Verifique se há algum componente aquecendo fora do normal. Meça a voltagem no Vcore e na memória. Os valores típicos são: Vcore: cerca de 1.0V a 1.3V Memória: 1.5V Verifique a voltagem no chip da BIOS (3.3V no pino 1). Verifique se há alguma trilha rompida devido a alta corrente. Refaça as trilhas rompidas, se necessário. Certifique-se de que os FETs (Transistores de Efeito de Campo) perto do processador e dos slots de memória estão funcionando corretamente. Teste a voltagem dos gates desses FETs (cerca de 10V).

Se a placa já passou por uma limpeza química e voltou a funcionar temporariamente, pode haver resíduos ou oxidação que estão afetando a performance. Repetir a limpeza pode ser necessário. Reprogramar a BIOS pode resolver o problema. Use um gravador de BIOS, como o CH341A, e siga os seguintes passos: Desmontar a BIOS: Utilize uma estação de trabalho para remover o chip da BIOS da placa-mãe. Programar a BIOS: Utilize o adaptador SMD SOP8 200mil para conectar o chip ao gravador de BIOS e use o software apropriado para reprogramar a BIOS com o firmware correto. Reinstalar a BIOS: Após a reprogramação, reinstale o chip na placa-mãe com cuidado para evitar danos. Utilize um multímetro para verificar se todas as tensões principais (Vcore, RAM, etc.) estão corretas. Certifique-se de que não há queda de tensão significativa ao conectar dispositivos USB ou outros componentes.
