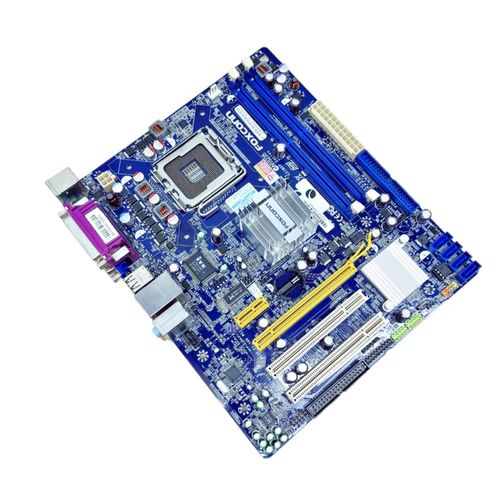

FOXCONN - N15235

Informações da Placa

Galeria de Imagens

Problema da Placa

A placa-mãe não liga ou só liga quando se força o fio verde ao terra.

A placa-mãe não liga de forma convencional, sendo necessário forçar o aterramento do fio verde (PS_ON#) para ativar a fonte de alimentação. Mesmo com a fonte ligada, a placa não exibe vídeo.

Soluções de Reparo

Verificar tensões nos principais pinos do Super I/O. Regravar a BIOS da placa-mãe. Trocar o chip do Super I/O. Verificar se o botão de ligar está zerando ao ser pressionado no Super I/O.

Para solucionar o problema, verifique a comunicação entre o Super I/O e o PCH, garantindo que o botão de energia está zerando o sinal no Super I/O corretamente. Se confirmado, realize a regravação da BIOS e, se necessário, substitua o chip do Super I/O. Além disso, meça as tensões do circuito de standby para garantir que o PS_ON# seja acionado corretamente. Caso persista o problema, revise os reguladores de tensão e linhas de alimentação para identificar e substituir componentes defeituosos.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: FOXCONN_N15235_TESTADA_BIOS.BIN - Tamanho: (1024.00 KB)
