ECS - TIGD-CI3

Informações da Placa

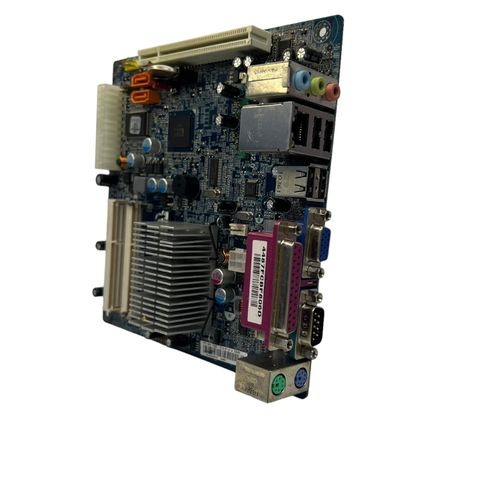

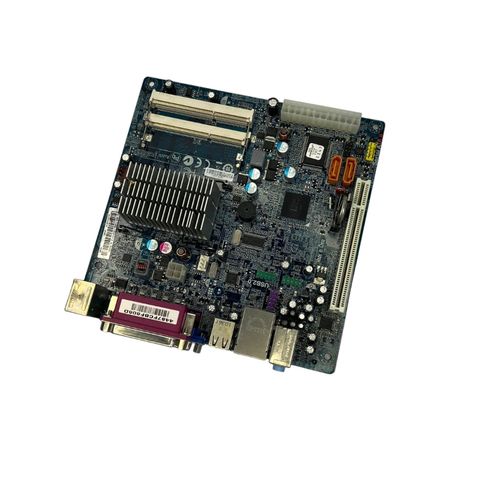

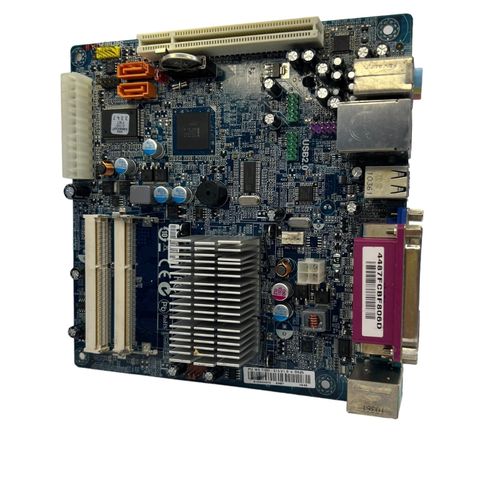

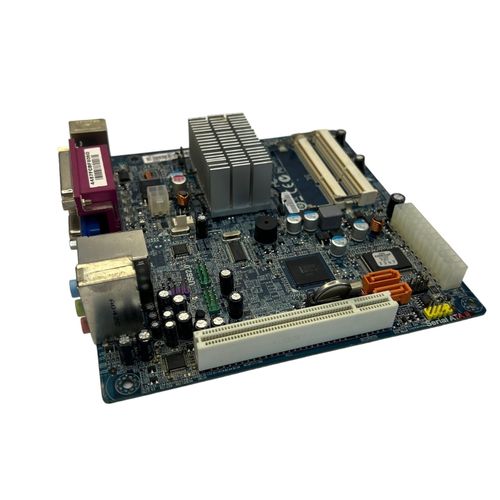

Galeria de Imagens

Problema da Placa

As portas USB e o áudio não funcionam após um curto na fonte ATX. As portas USB não apresentam a tensão de 5V, mesmo após a substituição dos fusíveis. (Portas USB e áudio não funcionam)

Soluções de Reparo

Verifique se há tensão de 5V nos pinos de alimentação das portas USB e nos pinos de dados, que devem ter cerca de 0,03V. Verifique o componente U6 (uP7536-SOT23-8). Nos pinos 7 e 8, deve haver a tensão de 5V que vai para a porta USB. Nos pinos 1 e 2, também deve haver 5V como entrada. Se não houver tensão de saída, o regulador pode estar com defeito.

Dicas de Reparo

Em casos emergenciais, pode-se considerar fazer um jumper de 5V do conector ATX para as portas USB, mas somente após garantir que não há outros componentes causando curto.
