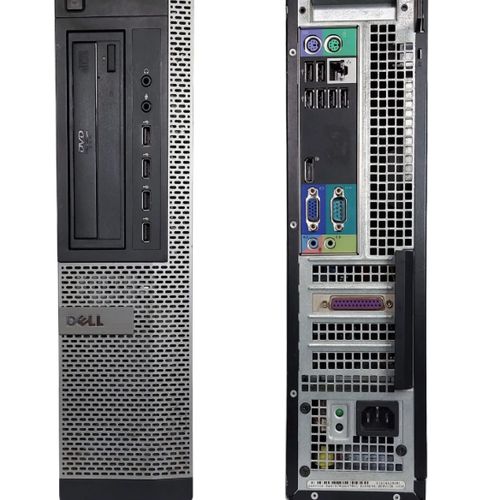

DELL - OPTIPLEX 790

Informações da Placa

Galeria de Imagens

Problema da Placa

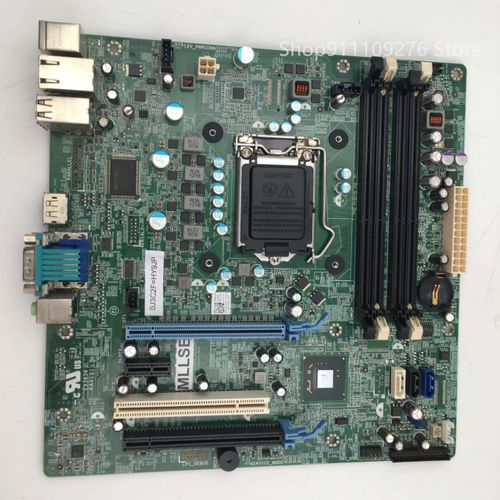

A placa-mãe Dell Optiplex 790 liga e desliga repetidamente a cada segundo. Os mosfets de entrada possuem tensão no source, mas os mosfets de saída estão sem tensão no gate e no source. O problema persiste mesmo após a troca da BIOS, do processador e das memórias.

Soluções de Reparo

Teste a placa-mãe com uma fonte de alimentação diferente para eliminar problemas na fonte. Verifique se há algum componente esquentando excessivamente, como o chipset ou mosfets. Inspecione a placa-mãe em busca de trilhas danificadas e verifique se as portas USB, HDMI ou outros I/O estão em curto. Reconecte o painel frontal da placa-mãe e observe o código de luz. O código de luz 2 3 4 indica uma possível falha USB. Verifique se há curto nas portas USB. O chipset é responsável pelo controle das portas USB. Realize um reflow no chipset para corrigir possíveis problemas de solda fria ou defeitos de BGA. Desconecte a tensão de 12V da placa-mãe e verifique se o problema persiste. Se não, há grandes possibilidades do problema estar na linha dos 12V.

Dicas de Reparo

Nenhuma dica disponível.
