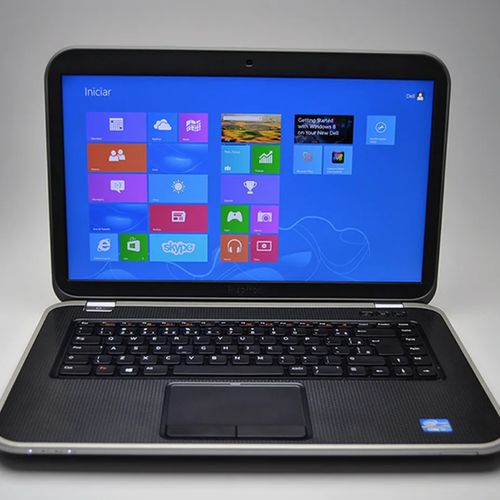

DELL - INSPIRON 7520

Informações da Placa

Galeria de Imagens

Problema da Placa

Notebook liga, emite 7 bipes indicando falha no processador e não exibe vídeo. Ausência da tensão VCC_GFXCORE_AXG na PL704.

Soluções de Reparo

Nenhuma solução disponível.

Dicas de Reparo

• Verifique a tensão na PL704 e no PU701 (NCP5911). Pinos essenciais: 1, 2, 3 e 4 devem ter 5V.
• Caso falte tensão no pino 2 do PU701, inspecione o PU700 (NCP6132B) no pino 45, responsável por fornecer o pulso PWM.
• Realize a substituição do PU701 e limpe a placa para resolver problemas de alimentação na VCC_GFXCORE_AXG e vídeo.
• Teste o processador em outra placa para eliminar suspeitas de defeito no componente.

Downloads - Drivers - Esquemas - Bios

Nenhum download disponível.
