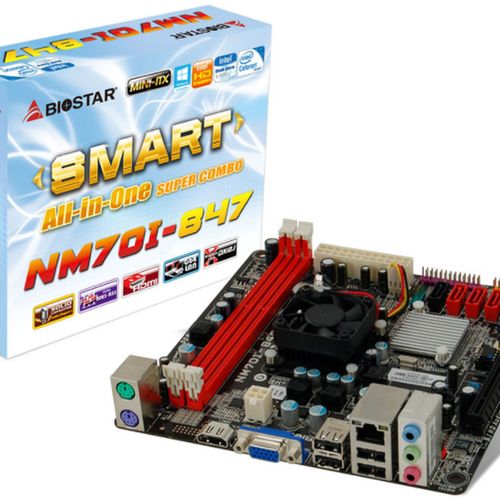

BIOSTAR - NM70I-847

Informações da Placa

Galeria de Imagens

Problema da Placa

A placa-mãe Biostar NM70I-847 não liga, não tem clock no cristal de 32k nem alimentação do I/O.

A placa-mãe não liga e não há informações claras sobre as tensões presentes no circuito da placa.

Soluções de Reparo

Injete 3,3V no I/O para verificar se o clock de 32k aparece. Verifique a tensão no botão de power e na pilha da CMOS (deve ter 3V). Se a bateria estiver com tensão baixa, substitua-a e verifique se há algo consumindo excessivamente a tensão. Analise o circuito RTC e o circuito ao redor da bateria para identificar componentes em fuga ou com problemas.

Para resolver o problema de uma placa-mãe Biostar NM70I-847 que não liga, comece verificando as tensões nos conectores da fonte ATX (24 pinos) e nas bobinas da placa-mãe, garantindo que as tensões padrão (3.3V, 5V, 12V) estão presentes. Certifique-se de que o regulador LDO está fornecendo as tensões corretas e teste os MOSFETs, capacitores e resistores nas áreas de power. Se necessário, regrave a BIOS utilizando um programador adequado. Realize uma inspeção visual para identificar componentes com solda fria ou danificados e verifique a continuidade das trilhas. Teste a placa-mãe com outra fonte de alimentação e utilize uma fonte assimétrica para injetar tensões, observando o aumento no consumo de corrente e aquecimento de componentes para identificar curtos.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

Nenhum download disponível.
