Informações da Placa

Marca	Modelo	Processador	Slot RAM

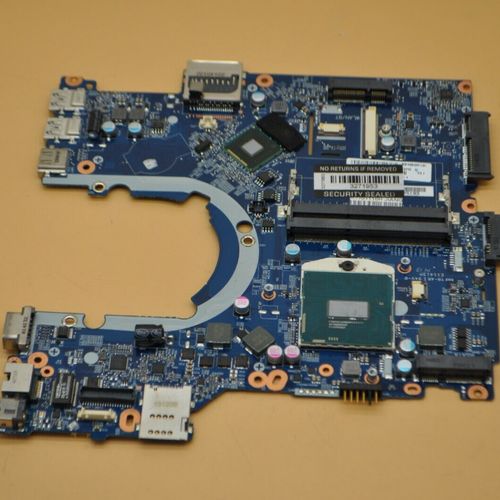

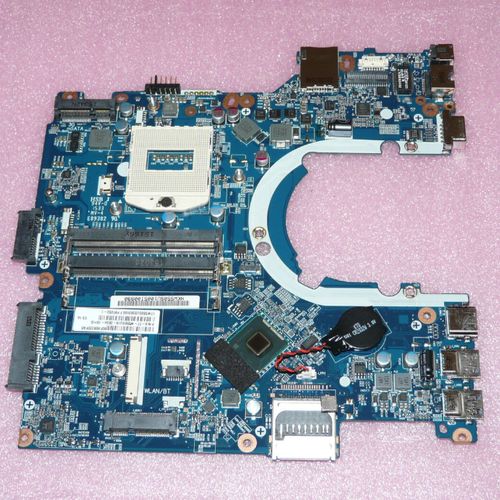

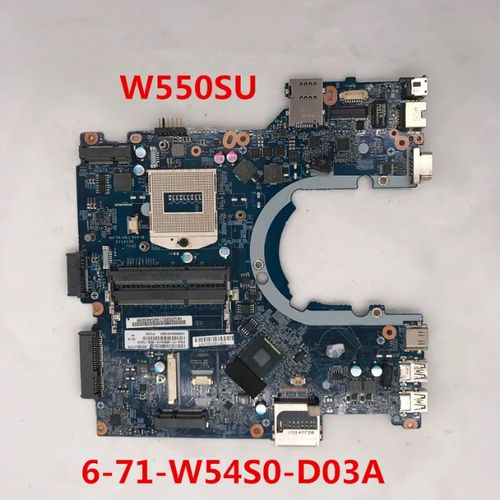

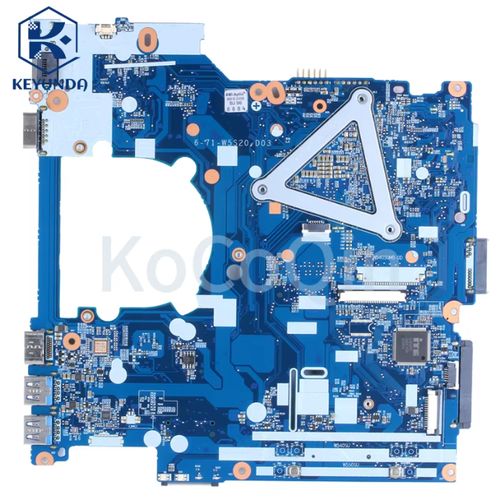

BANGHO	MAX G01/6-71-W54S0-D03A

Notebook não liga devido a falha na linha de 3.3V, causada por um curto no PCH identificado como SR17.

Dicas adicionais:

Fonte de 3.3V e 5V não habilita devido a curto no PCH.

Dicas adicionais:

Verifique as tensões das fontes de 3.3V e 5V no IC controlador (UP6182AG) e suas linhas associadas.
Levante as bobinas das fontes para isolar possíveis curtos em cada linha.
Em caso de curto na linha de 3.3V, investigue a continuidade e isole os componentes até identificar o responsável.
Para curto no PCH, remova o componente para confirmar o diagnóstico. Caso confirmado, realize o reballing ou substituição por um novo.
Teste sempre o consumo após corrigir o curto, garantindo que as tensões estão estáveis antes de prosseguir.
Verifique as tensões de ENtrip 1 e ENtrip 2 no controlador UP6182AG (1.3V é a referência para habilitar).
Caso as tensões de 3.3V e 5V não apareçam, isole as bobinas de saída e meça o consumo; tensões atípicas podem indicar curto na linha.
Identifique a linha de 3.3V até o PCH; um curto na linha de 3V_PCH pode ser resolvido removendo o componente e realizando reballing.
Após remover o PCH, verifique continuidade para confirmar a eliminação do curto antes de reinstalar.
Resumo: Falha na linha de 3.3V devido a curto no PCH. Solução envolve remoção, reballing e resolda do PCH.

Verifique as tensões das fontes de 3.3V e 5V no IC controlador (UP6182AG) e suas linhas associadas.
Levante as bobinas das fontes para isolar possíveis curtos em cada linha.
Em caso de curto na linha de 3.3V, investigue a continuidade e isole os componentes até identificar o responsável.
Para curto no PCH, remova o componente para confirmar o diagnóstico. Caso confirmado, realize o reballing ou substituição por um novo.
Teste sempre o consumo após corrigir o curto, garantindo que as tensões estão estáveis antes de prosseguir.
