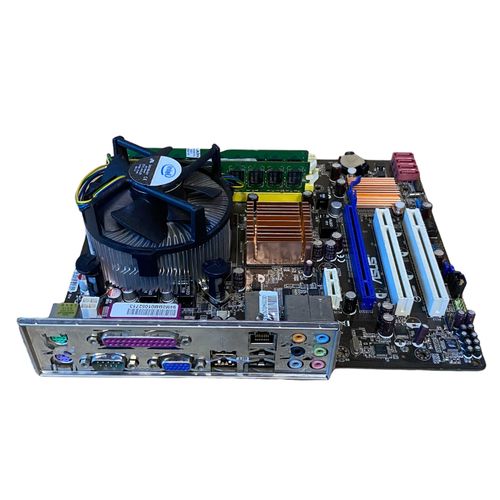

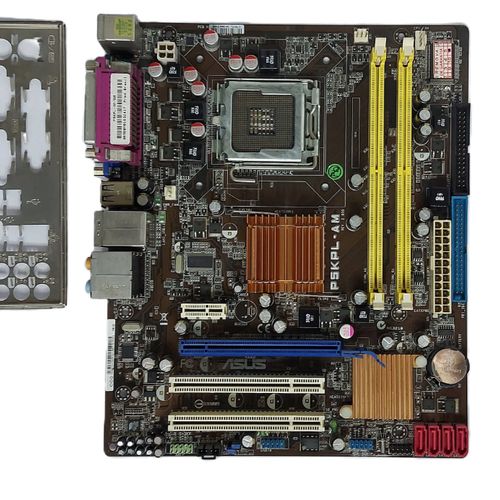

ASUS - P5KPL-AM, P5KPL-AM SE

Informações da Placa

Galeria de Imagens

Problema da Placa

A placa liga, mas não dá vídeo.

Após uma queda de energia durante a formatação do Windows 10, a placa-mãe ASUS / P5KPL-AM SE liga, mas não dá vídeo. Foram trocadas as memórias RAM e o processador, mas o problema persiste. A placa de diagnóstico indica erro 06, sugerindo um possível erro de BIOS.

Soluções de Reparo

Verificar as tensões principais:

12V: Verifique a tensão de 12V que alimenta o processador. 5V e 3,3V: Verifique se estas tensões estão presentes e corretas. Vcore e tensões de memória: Certifique-se de que o Vcore e as tensões das memórias estão corretas. Testar componentes principais:

Fonte de alimentação: Troque a fonte para garantir que está fornecendo as tensões corretas. Processador e memória RAM: Teste com outros componentes que você sabe que estão funcionando. Resoldar e trocar componentes suspeitos:

Regravar a BIOS: Caso a BIOS esteja corrompida, regrave-a com um firmware estável. Chipset: Verifique a temperatura do chipset (PN). Se estiver superaquecendo, pode ser necessário fazer reballing. APW7120: Este CI regula as tensões para as memórias. Verifique se está funcionando corretamente. No pino 5 deve entrar 5V e no pino 8 deve sair 1.8V. Se as tensões estiverem incorretas, substitua o APW7120. Verificar FETs e outros componentes:

FETs: Verifique os FETs de entrada e saída próximos às memórias e ao chipset. Troque se necessário. Resistências e capacitores: Inspecione visualmente e teste resistências e capacitores próximos aos componentes principais.

Verifique as tensões básicas na placa, incluindo Vcore (CPU), Vram (1.8V), e Vchipset. Certifique-se de que todas as tensões estão presentes e dentro dos parâmetros corretos. Remova a bateria CMOS da placa-mãe. Faça um jumper nos pinos de reset da placa-mãe e pressione o botão de power por 10 segundos. Recoloque a bateria e tente ligar a placa novamente.

Teste a placa com diferentes módulos de RAM, processadores e fontes de alimentação para isolar o problema. Use uma placa de diagnóstico para identificar possíveis códigos de erro adicionais.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: BIOS_MOTHERBOARD_ASUS-_P5KPL-AM_RV2.03G_19185.BIN - Tamanho: (1024.00 KB)
