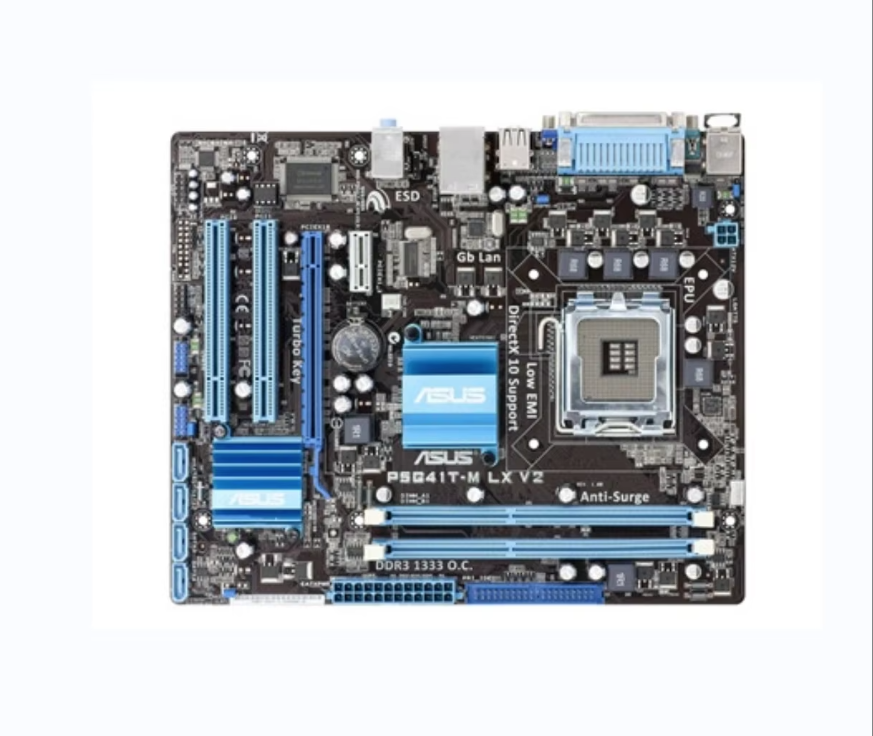

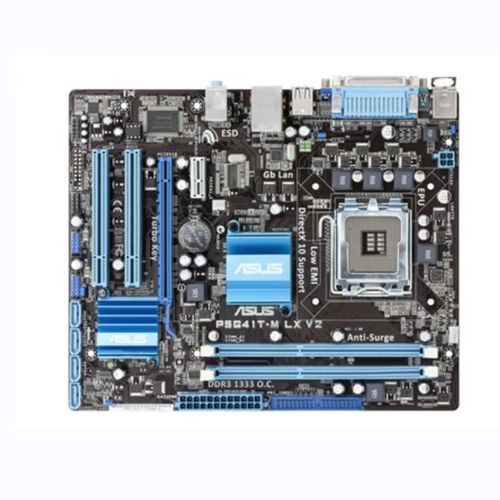

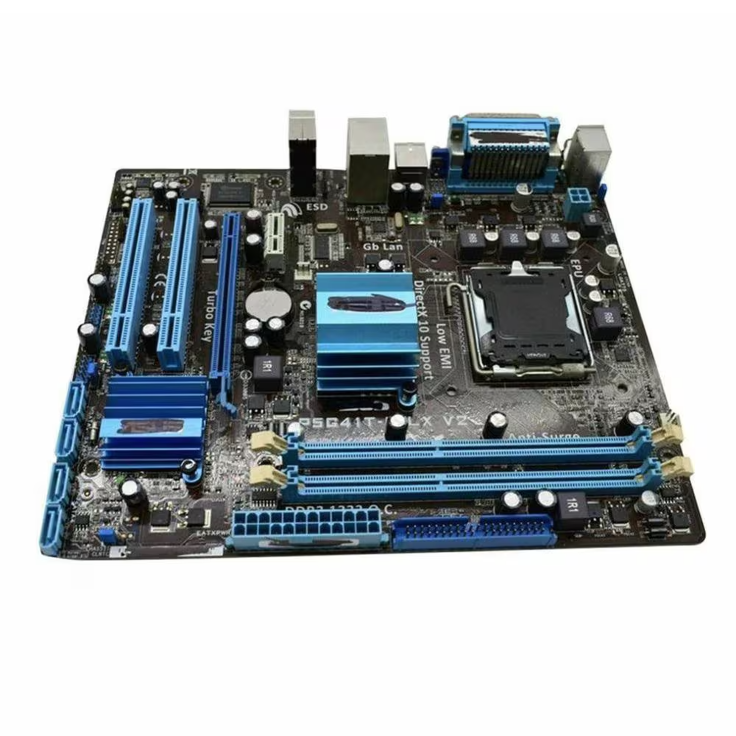

ASUS - P5G41T-M LX, P5G41TM-LX2/BR, P5G41T-M LX2/BR, P5G41T-M-LX2-BR

Informações da Placa

Galeria de Imagens

Problema da Placa

CI de LAN não funciona corretamente, não reconhece no Windows e o LED laranja permanece aceso sem o cabo de rede conectado.

A placa-mãe liga, aquece o processador e emite dois bipes, mas não apresenta vídeo. Debug card mostra o código 45.

A placa-mãe Asus P5G41TM-LX2/BR não está ligando, acendendo apenas o LED da placa.

A placa-mãe Asus P5G41T-M LX2/BR não apresenta Vcore e não liga. Todas as outras tensões estão boas, mas falta o sinal VTT PWRG no pino 3 do PWM, que impede o funcionamento correto.

Soluções de Reparo

Verificar se o conector RJ45 está funcionando corretamente, pois pode haver um problema interno nele, como um filtro de bobinas danificado, que pode ser resolvido trocando o conector RJ45 com os USBs; substituir o CI Realtek RTL8111E, verificando se há má soldagem ou defeito no novo CI colocado; remover protetores ESD e testar novamente; soldar outro cristal oscilador em paralelo, caso o anterior esteja com defeito; seguir as medições do datasheet do RTL8111E para verificar a alimentação correta do CI, especialmente no pino 36 REGOUT, que deve ter 1.0V; e inspecionar possíveis fugas ou capacitores em curto que possam estar causando a queda de tensão. Utilizando essas etapas, espera-se resolver o problema de funcionamento do CI de LAN na placa-mãe Asus P5G41T-M LX V2.

Para resolver o problema de falta de vídeo na placa-mãe Asus P5G41T-M LX V2, comece verificando se as memórias DDR3 são compatíveis com o modelo, já que o chipset G41 pode ser exigente quanto aos módulos de memória. Teste com diferentes módulos de memória DDR3 para garantir a compatibilidade. Verifique as tensões dos MOSFETs de memória, processador e ponte norte, garantindo que estão dentro dos valores esperados. Se tudo estiver correto, troque os capacitores eletrolíticos próximos ao GPU (BGA norte) e reavalie as tensões. Caso a placa continue sem vídeo, considere regravar a BIOS e verificar se algum componente, como a rede, áudio ou SIO, está superaquecendo, o que pode indicar um curto.

• Regravação da BIOS: Regrave a BIOS da placa utilizando o arquivo disponível no site do fabricante. Isso pode resolver problemas relacionados ao firmware corrompido.

• Ressoldagem do Conector da BIOS: Realize a ressoldagem do conector da BIOS, pois soldas frias podem causar problemas intermitentes de funcionamento.

Verifique se todas as outras tensões estão corretas. Injeção de tensão no VTT PWRG: Injete 1V no VTT PWRG para acionar o PWM. Se a placa tentar ligar e logo desligar, o problema pode estar relacionado ao circuito de controle. Troque o PWM se necessário. Caso a substituição não resolva, continue com a investigação dos sinais. Verifique a origem do sinal VTT. Pode haver transistores próximos ao PWM que geram esse sinal. Compare com outra placa idêntica para identificar diferenças e possíveis falhas. Verifique o Super I/O e o chipset, pois são responsáveis pelo reset do processador e pelo fornecimento de sinais para o PWM. Verifique a tensão no pino de start da placa-mãe. Deve haver 5V ou 3,3V. Caso não haja tensão, o problema pode estar relacionado ao circuito de controle de energia. Caso todas as verificações anteriores não resolvam, um jumper pode ser utilizado como solução temporária.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: P5G41T-M-LX2-BR-ASUS-0407.ROM - Tamanho: (1024.00 KB)

DOWNLOAD: ASUS_P5G41T-M_LX2BR.BIN - Tamanho: (1024.00 KB)
