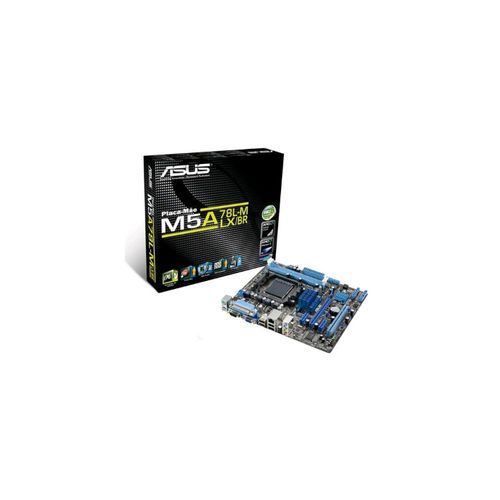

ASUS - M5A78L-M, M5A78L

Informações da Placa

Galeria de Imagens

Problema da Placa

Foi regravada a BIOS e, ao forçar o start utilizando o jumper na fonte, as tensões altas (12V), baixas (1V), e das memórias (1,5V) estão presentes, mas mesmo assim não sobe vídeo e o processador não aquece.

Soluções de Reparo

Certifique-se de que a fonte de alimentação está funcionando corretamente e fornecendo todas as tensões necessárias. Verifique se há continuidade entre os mosfets de alta e os 12V do conector P4. Verifique a presença de curto-circuito nos capacitores na parte traseira da placa, logo abaixo do BGA. Use um multímetro para medir as resistências dos capacitores e verificar se algum deles está em curto. Meça as tensões de standby (3V e 5V) na placa-mãe. Essas tensões são necessárias para que a placa ligue corretamente. Verifique se há tensão de 3V no pino de power on da placa-mãe.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: M5A78L-M_LX.BIN - Tamanho: (2.00 MB)

DOWNLOAD: ASUS_M5A78L-M-LX-V2_-1602.BIN - Tamanho: (2.00 MB)

DOWNLOAD: M5A78L-M-LX-BR-SI-1201.ROM - Tamanho: (2.00 MB)
