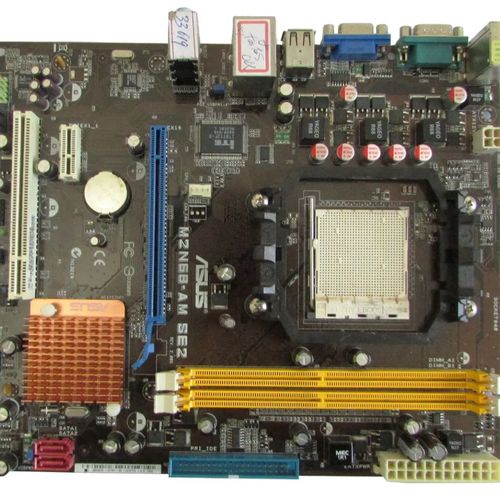

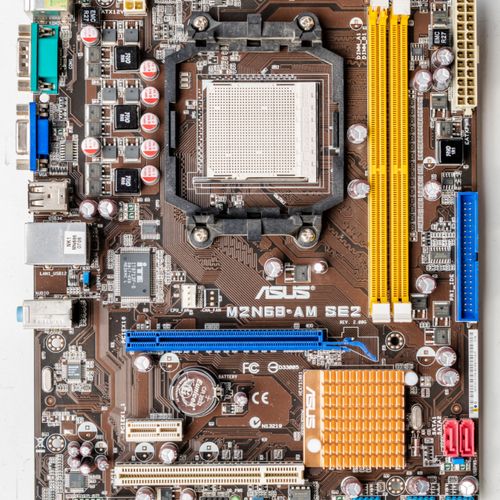

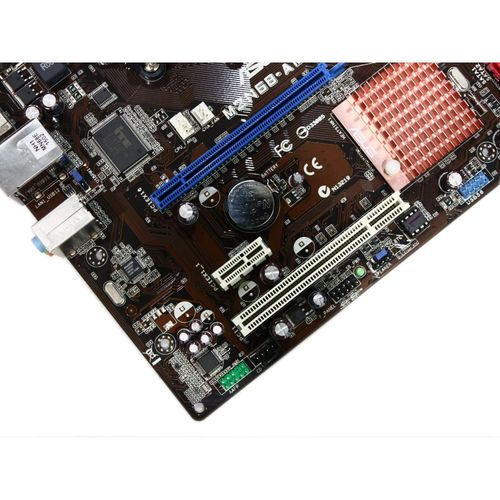

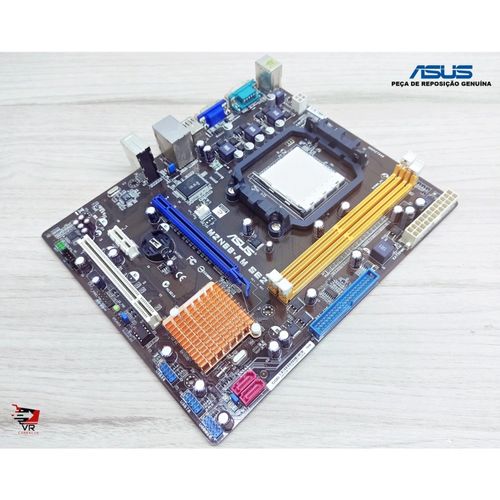

ASUS - M2N68-AM SE2

Informações da Placa

Galeria de Imagens

Problema da Placa

A placa-mãe liga, emite bipes indicando que está operacional, mas não exibe imagem através do VGA onboard. A saída de vídeo funciona ao utilizar uma placa de vídeo externa PCI-Express.

Soluções de Reparo

Para resolver o problema de falta de imagem no VGA onboard da Asus M2N68-AM SE2, verifique os sinais verticais e horizontais da saída VGA. A causa pode ser um diodo de proteção com baixa resistência (100 ohms) na saída do sinal horizontal. Esse diodo pode ser substituído por um diodo 1N4148 normal. A remoção do diodo também pode restaurar a imagem, mas deixará a saída VGA sem proteção contra surtos de tensão futura. A reparação envolve a substituição do diodo para garantir a proteção e funcionamento normal da placa-mãe.

Dicas de Reparo

Nenhuma dica disponível.
