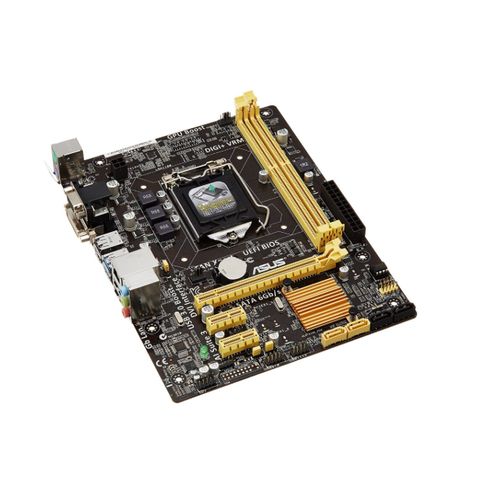

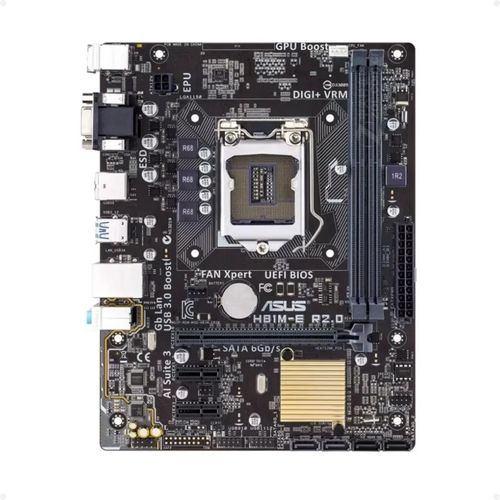

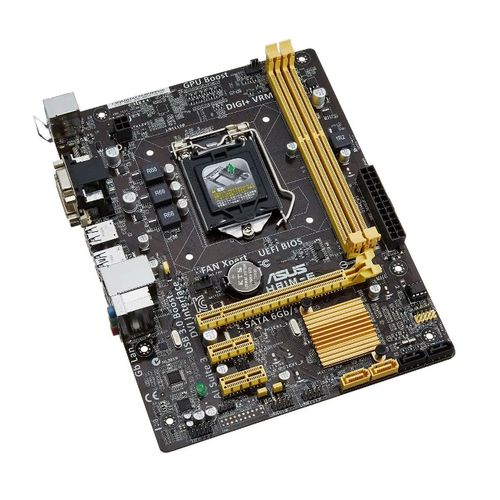

ASUS - H81M-E

Informações da Placa

Galeria de Imagens

Problema da Placa

A placa-mãe Asus H81M-E não funciona com o processador i5-4460, apesar de já ter a BIOS atualizada para a versão mais recente. Outros processadores funcionam normalmente na placa. Quando o i5-4460 é inserido, a placa liga e o processador esquenta, mas não há sinal de vídeo.

A placa-mãe não liga, embora tenha tensão de 5,2V no standby e 3,4V no botão power. No entanto, os pinos da BIOS apresentam 0V. Nenhum componente está visualmente danificado ou aquecendo.

Soluções de Reparo

Certifique-se de que a BIOS está atualizada para a versão mais recente que suporta o i5-4460. Caso necessário, regrave a BIOS. Teste o funcionamento da placa com o i5-4460 utilizando outros slots de memória. Às vezes, problemas de slot de memória podem impedir o funcionamento correto do sistema. Verifique se a placa-mãe está fornecendo alimentação adequada ao processador. Um processador como o i5-4460 pode exigir mais energia devido aos seus 4 núcleos físicos.

Localize os pinos do CMOS, geralmente marcados como "CLRTC" na placa-mãe. Com o computador desligado e sem energia, conecte os dois pinos com uma chave de fenda ou use o jumper azul, se disponível. Após alguns segundos, remova o curto e tente ligar novamente. Utilize um multímetro para verificar se os sinais críticos estão presentes. Especificamente, recomendo checar:

RSMRST: Este sinal deve estar presente para que o SIO funcione corretamente. DPWROK: Confirme se o sinal está sendo enviado ao SIO para inicializar a placa. +3VSB: Essa tensão é crucial e deve estar presente no conector de energia ATX. O regulador PU601 converte os 5VSB em 3VSB para alimentar o Super I/O e a BIOS. Verifique se ele está funcionando corretamente. Meça as tensões de entrada e saída do regulador para confirmar seu funcionamento. Certifique-se de que o chipset PCH não está comprometido. Componentes relacionados ao PCH, como capacitores ou reguladores próximos, podem estar impedindo o funcionamento correto.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

Nenhum download disponível.
