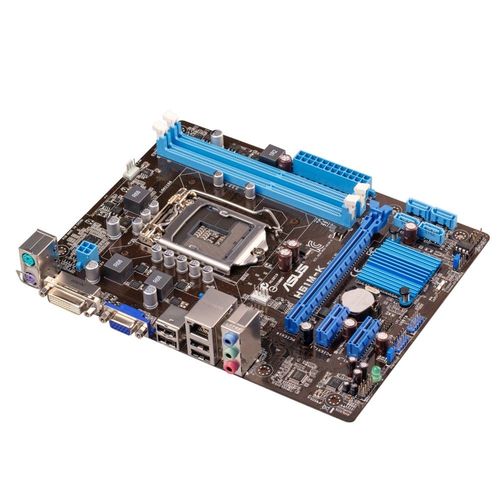

ASUS - H61M-K

Informações da Placa

Galeria de Imagens

Problema da Placa

A placa-mãe Asus H61M-K liga automaticamente ao conectar a fonte de alimentação e não exibe vídeo

A placa apresenta comportamento irregular, entrando em um ciclo de liga/desliga ou desligando completamente após alguns minutos de funcionamento. Os problemas ocorrem apenas quando o conector P4 está conectado, seja utilizando uma fonte ATX ou de bancada. Sem o conector P4, a placa inicia normalmente.

A placa-mãe apresenta o erro "USB Device Over Current Status Detected", reiniciando automaticamente logo após ser ligada. O problema pode estar relacionado a curto-circuito nas portas USB ou componentes associados ao circuito de controle das portas.

Dicas adicionais:

Soluções de Reparo

Regrave a BIOS e verifique a bateria da CMOS, garantindo que esteja com 3V e o soquete livre de oxidação. Se o problema persistir, inspecione o diodo duplo do tipo BAT54 que faz a comutação entre a tensão da bateria e os 3,3V da fonte. Caso necessário, ressolde ou substitua componentes oxidados, especialmente ao redor do SIO. Verifique também a integridade do circuito de 3,3V e 5V para identificar possíveis curtos.

Verifique a integridade do circuito de alimentação do processador, especialmente os MOSFETs e capacitores do DC/DC. A suspeita inicial recai sobre um MOSFET com defeito ou fuga, o que causa sobrecarga no circuito. Teste cada componente do circuito de alimentação utilizando um multímetro para identificar possíveis falhas, como curto ou resistência elevada fora do padrão. Repare ou substitua os componentes defeituosos. Para auxílio adicional, utilize a imagem da placa disponível no link do tópico para localizar os componentes.

Iniciou-se a solução verificando as conexões e os dispositivos conectados às portas USB. Retirou-se o cabeamento USB frontal para testar a placa sem ele, eliminando a possibilidade de mau funcionamento causado pelo conector ou fiação do gabinete. Mediu-se também as tensões das portas traseiras e frontais para identificar possíveis curtos ou alterações nos valores de resistência nos resistores associados ao divisor de tensão do circuito USB.

Adicionalmente, recomendou-se a regravação ou atualização da BIOS para garantir que não fosse um problema de firmware, além de verificar as configurações do Setup, desativando a opção "Halt On" para ignorar erros de inicialização relacionados a dispositivos USB.

Em alguns casos, o problema pode estar relacionado a resistores ou capacitores no circuito de controle das portas USB. A substituição desses componentes defeituosos, caso identificado, é essencial para restabelecer o funcionamento correto.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: ASUS_H61M-K_BIOS_0801_OK.BIN - Tamanho: (8.00 MB)

DOWNLOAD: H61M-K-ASUS-0801.CAP - Tamanho: (8.00 MB)

DOWNLOAD: W25Q64BV_20200113_120229-BACKUP-ASUSH61M-K.BIN - Tamanho: (8.00 MB)

DOWNLOAD: W25Q64BV_20200113_120229-BACKUP-ASUSH61M-K_(2).BIN - Tamanho: (8.00 MB)

DOWNLOAD: W25Q64BV_20200113_120229-BACKUP-ASUSH61M-K_.BIN - Tamanho: (8.00 MB)
