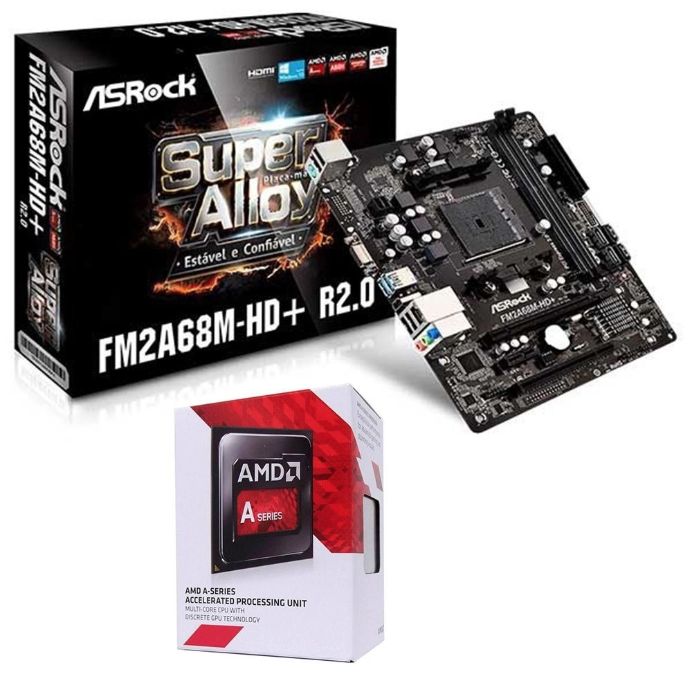

ASROCK - FM2A68M-HD+

Informações da Placa

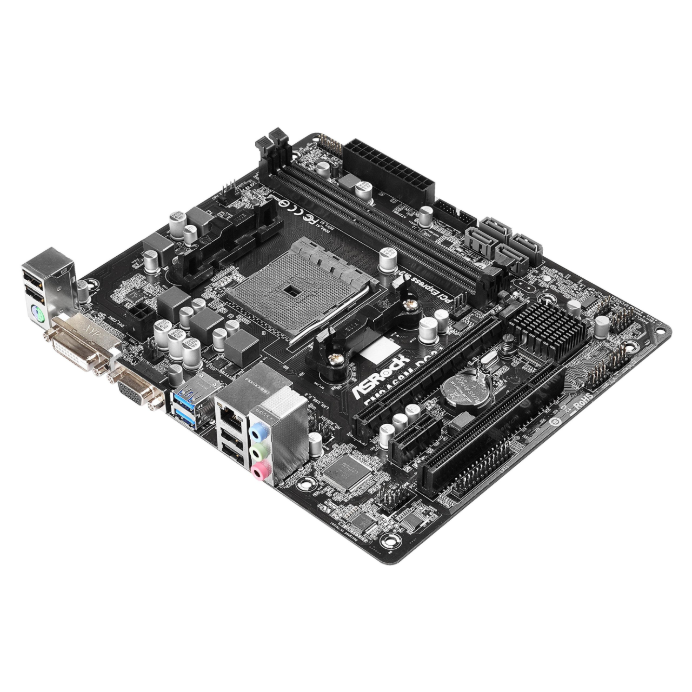

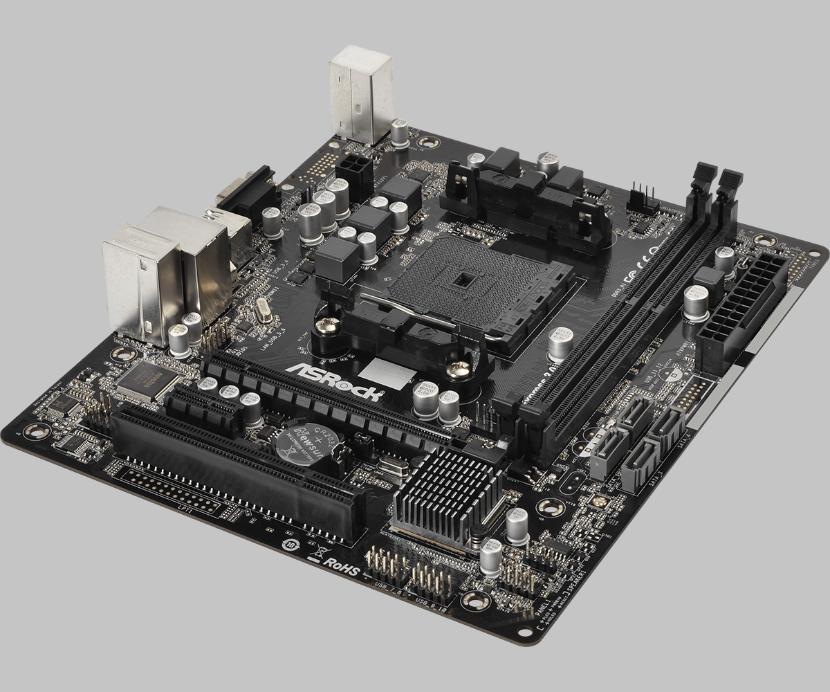

Galeria de Imagens

Problema da Placa

A placa-mãe liga automaticamente ao ser conectada à energia, gera todas as tensões necessárias, mas não apresenta vídeo e não desliga.

Soluções de Reparo

O diagnóstico inicial incluiu regravação da BIOS com o arquivo original do site do fabricante e a substituição do chip de BIOS, mas o problema persistiu. Em seguida, foi testada a tensão no pino do botão Power (3,4V, zerando ao ser pressionado) e verificada a linha ITE_PSON#, que não apresentou curto ou tensão anormal, indicando funcionamento adequado do SIO (Super I/O). Apesar disso, o SIO foi substituído por precaução, mas o sintoma permaneceu. Com base nos resultados, o foco foi direcionado para a PCH (Platform Controller Hub), suspeita de estar defeituosa. Recomenda-se verificar a integridade das esferas de solda da PCH e, se necessário, realizar um reflow ou substituição para restaurar o funcionamento normal da placa.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: ASROCK_-_FM2A68M-HD+,_REV._2.0,_REV._2.3.BIN - Tamanho: (8.00 MB)
