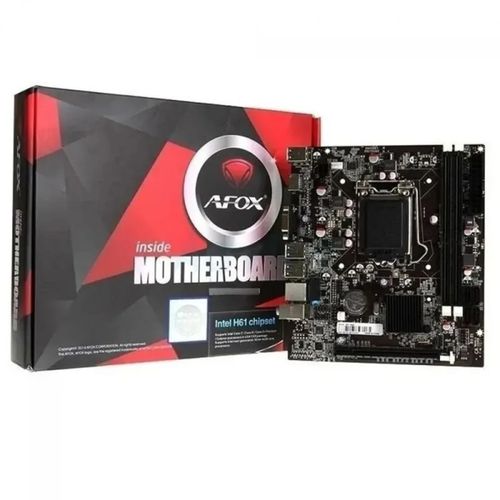

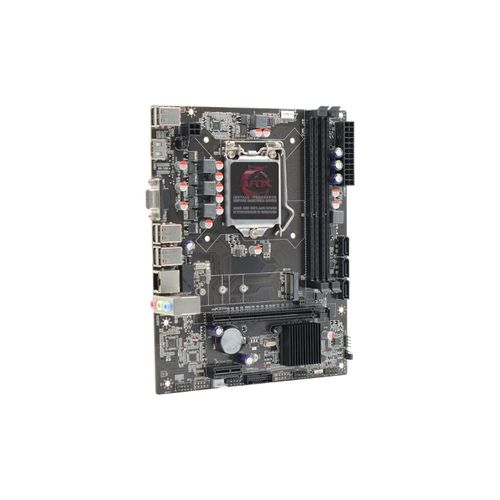

AFOX - H61-MA5-V2

Informações da Placa

Galeria de Imagens

Problema da Placa

A placa-mãe parou de ligar com a placa de vídeo, às vezes liga e às vezes não. Apresenta 5 bipes, indicando possível problema no processador, mas não há problemas com o processador em outras CPUs.

Soluções de Reparo

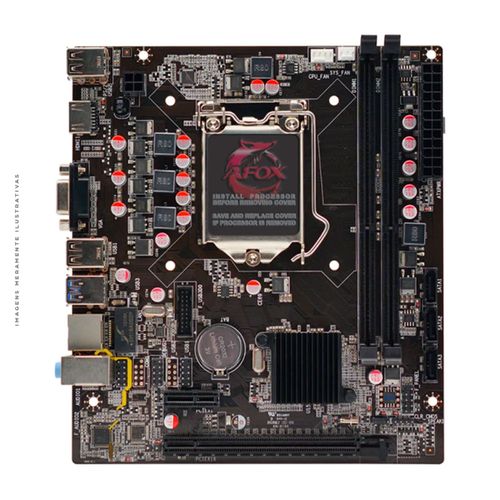

Verifique a área da placa que apresenta trilha descascada ao lado do slot da placa de vídeo. Use um multímetro para verificar a continuidade da trilha e identificar se há rompimento. Se a trilha estiver rompida, faça a soldagem para restaurar a conexão. Utilize um fio fino para refazer a trilha danificada, garantindo que a conexão elétrica seja restabelecida. Certifique-se de que a placa de vídeo esteja recebendo a alimentação correta. Meça a tensão nos conectores de alimentação da GPU. Verifique se o conector SYS_FAN está em curto ou danificado. Teste a continuidade entre os pinos do conector e a trilha correspondente.

Se o problema persistir, considere a possibilidade de realizar um reballing ou reflow nos chips BGA, caso haja suspeita de solda fria ou mau contato.

Dicas de Reparo

Nenhuma dica disponível.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: W25Q32V@SOIC8_20230522_145408.BIN - Tamanho: (4.00 MB)
