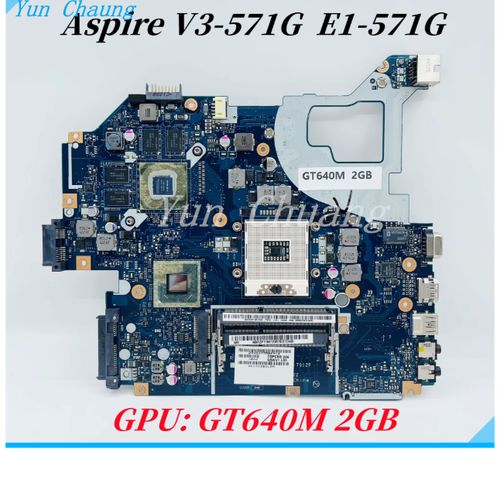

ACER - E1-571, E1-571G, Q5WV1, LA-7912P REV-1

Informações da Placa

Galeria de Imagens

Problema da Placa

notebook apresenta falha no circuito de +3VALW para +3VS, com os 3.3V presentes no dreno e 1.5V no source, o que faz com que o sistema pare de funcionar corretamente após a troca do MOSFET por dois meses consecutivos. O mesmo problema ocorre também com +5VALW para +5VS.

Dicas adicionais:

Tensão no circuito +3VALW TO +3VS instável; dreno com 3.3V e source com 1.5V. Mosfets DMN3030LSS substituídos por AO4466, mas o defeito reaparece após 2 meses.

Dicas adicionais:

Soluções de Reparo

Evite o uso de jumpers entre dreno e source, pois isso pode prejudicar o funcionamento do circuito e aumentar o risco de danos adicionais.

• Não use jumpers nos mosfets, pois mantêm tensões secundárias sempre ativas, podendo causar danos.
• Substitua o PWM RT8205 e os mosfets para estabilizar o circuito e evitar falhas futuras.
• Verifique o circuito de gate dos mosfets e tensões de 3V e 5V com osciloscópio, caso disponível, para identificar possíveis instabilidades ou falhas intermitentes.

Dicas de Reparo

Evite o uso de jumpers entre dreno e source, pois isso pode prejudicar o funcionamento do circuito e aumentar o risco de danos adicionais.

Downloads - Drivers - Esquemas - Bios

DOWNLOAD: ACER_E1-571G_Q5WVH_LA-7912P_REV_1.0_EC_BIOS.BIN - Tamanho: (1024.00 KB)

DOWNLOAD: ACER_E1-571G_Q5WVH_LA-7912P_REV_1.0_PCH_BIOS.BIN - Tamanho: (4.00 MB)

DOWNLOAD: BIOS_ACER_E1-571_CI_U42.BIN - Tamanho: (1024.00 KB)

DOWNLOAD: KB9012QF_A3.BIN - Tamanho: (128.00 KB)

DOWNLOAD: Q5WV1_CI_U_36_.FD - Tamanho: (4.00 MB)
